Kit solar HuaWei 40kwh Autoconsumo Inyección a RED Trifásico

Descripción

Este Kit Autoconsumo HUAWEI nos brinda aproximadamente 40Kw/hora de energía para el ahorro haciendo un cálculo al día en invierno unas 4 horas nos da 160KW/día de ahorro y en verano unas 7 horas 280KW/día de ahorro.

Tipo de sistema trifásico: 400V AC

Potencia Solar Fotovoltaica: 39600W

Potencia máxima de salida a vivienda: 40 KW

Producción MEDIA diaria Anual : 158.4 KWH dia

Ficha Tecnica Ingles

Manual Ingles

Ficha Tecnica Español

Manual Español

Guia de instalaciones Inversor HuaWei a Inversores HUAWEI 30KTL – 40KTL M3

Este Kit Solar es compatible con las siguientes estructuras:

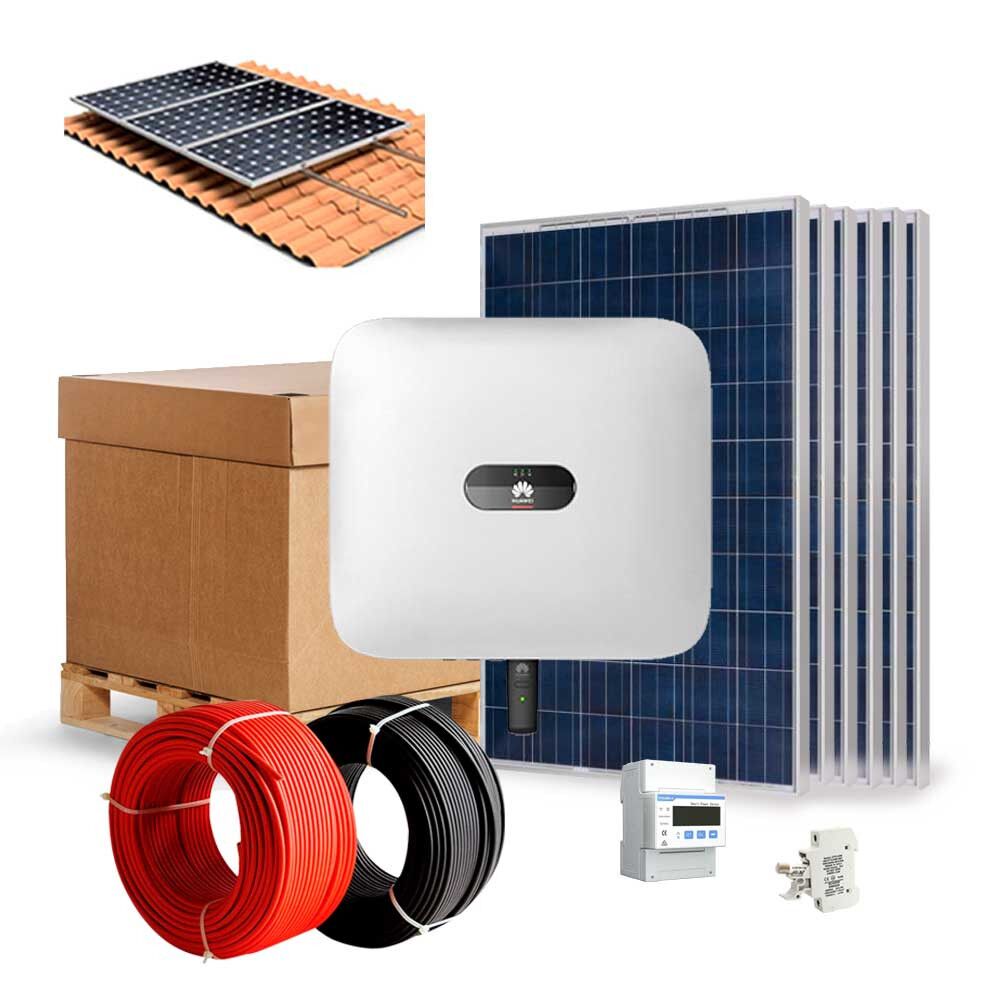

Estructuras Tejado Perforante están diseñadas para realizar una instalación en posición horizontal, con la misma inclinación que la cubierta existente. También es posible la instalación en vertical, formando una columna en vertical. Diseñada para soportar cargas como de nieve y viento, fabricado íntegramente en aluminio de alta calidad, mientras que la tornillería y accesorios son de acero inoxidable.

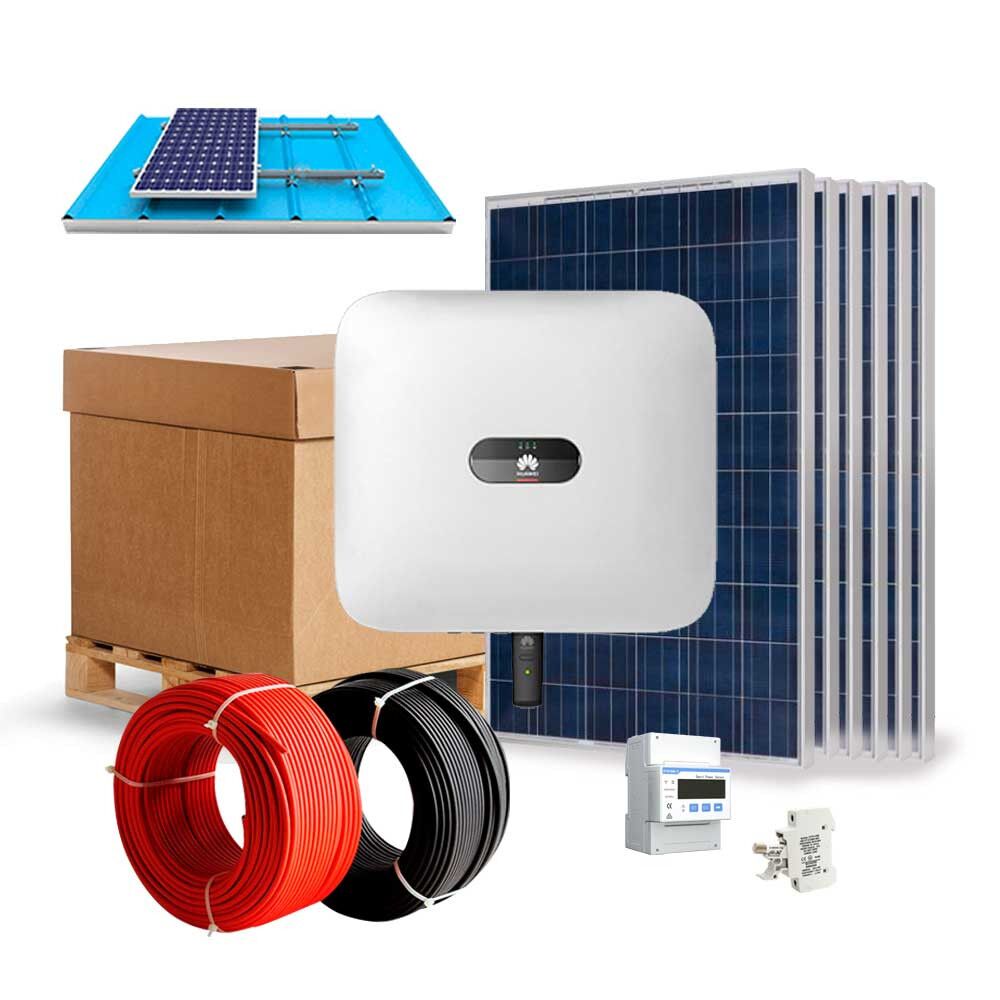

Estructuras Tejado Sándwich chapa  con anclajes especiales para tejados de chapa. Esta estructura está fabricada en aluminio y mantiene la misma inclinación de la cubierta o tejado donde se instala. Es una estructura universal que se adapta a cualquier marca de placa. Su instalación es sencilla y no requiere de conocimientos técnicos.

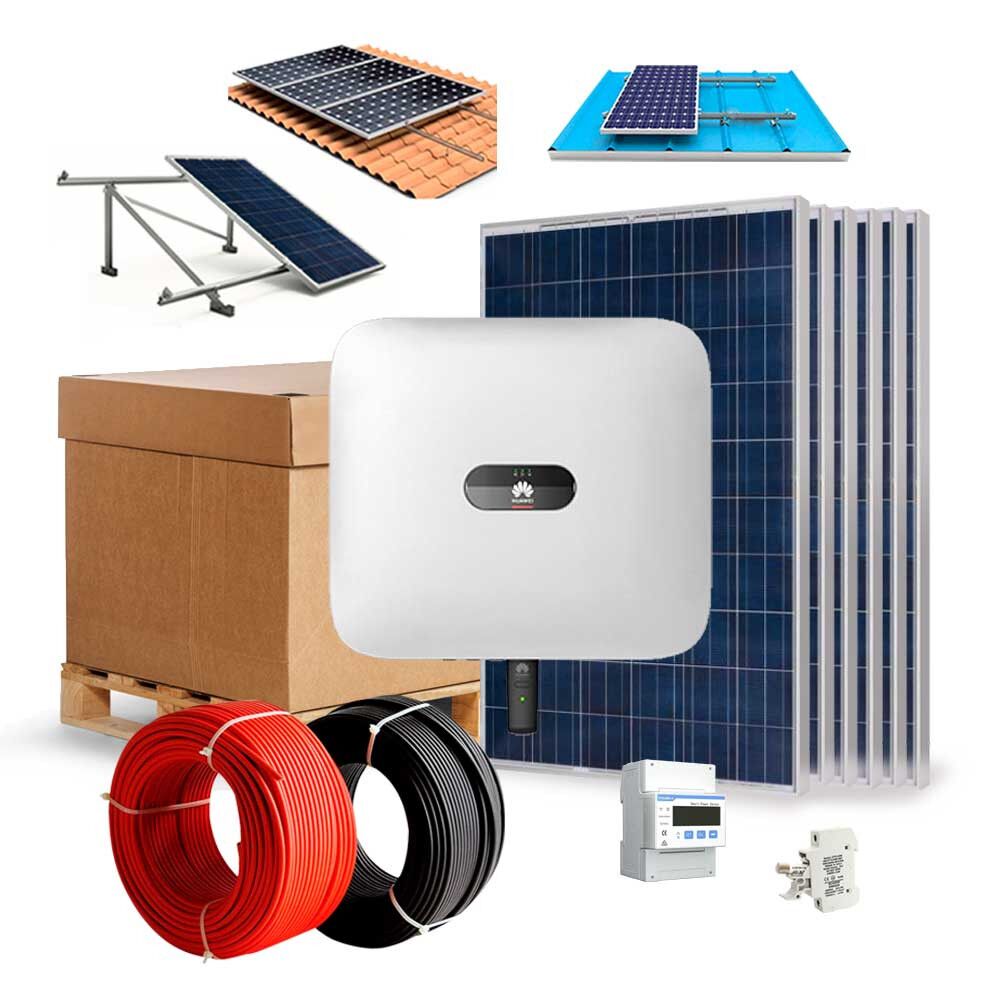

Estructuras Plano o poca inclinación diseñadas para poder anclar los paneles solares al suelo, bien sea de una cubierta plana encima de una edificación o bien sobre el suelo, disponemos de varios ángulos de inclinación para poder adaptar todas las estructuras a las necesidades que surjan en cada caso.

Características del Inversor Autoconsumo SUN2000L-40KTL

El inversor Autoconsumo SUN2000L-40KTL tiene 4 seguidores MPPT, lo que significa que podremos tener 4 orientaciones distintas para nuestro campo fotovoltaico sin que se perjudique la producción de una sobre la otra. El inversor Autoconsumo SUN2000L-40KTL tiene un rango extremadamente bajo para el arranque de su regulador interno. El rango de trabajo de su regulador está entre los 140 y los 980V, por lo que con 5 paneles de 72 células ya se podrá poner en marcha.   Tiene un límite alto en su voltaje de trabajo, por lo que podremos utilizar cualquier tipo de panel siempre que respetemos los rangos que nos delimita el fabricante.

Este inversor tiene un repetidor de señal integrado que permite la comunicación entre inversores gracias a que la señal wifi se traslada de un inversor Autoconsumo SUN2000L-40KTL otro. Esto es muy interesante para instalaciones fotovoltaicas de gran tamaño que requieren de varios inversores y que de otra forma supondría una limitación la comunicación entre estos.

Este inversor es compatible con el vatímetro Chint Trifasica para confirmar la compatibilidad con otros vatímetros contáctenos o consulte en cada caso la ficha técnica.

El inversor AutoconsumoSUN2000L-40KTL 40KW ofrece una gran eficiencia de funcionamiento, de más del 98% y dispone de las mejores capacidades de ampliación al mejor precio. Aun siendo un inversor de conexión a red.

Descripción de componentes:

• Información detallada sobre los inversores AQUÍ

Contáctenos para recibir más información.

Ficha Técnica Huawei 40kw

Eficiencia

• Máxima eficiencia 98.8% @480 V; 98.6% @380 V / 400 V
• Eficiencia europea ponderada 98.6% @480 V; 98.4% @380 V / 400 V

Entrada

• Tensión máxima de entrada 1,100 V
• Corriente de entrada máxima por MPPT 22 A
• Corriente de cortocircuito máxima 30 A
• Tensión de arranque 250 V
• Tensiónde funcionamientoMPPT  200 V ~ 1,000 V
• Tensión nominal de entrada 620 V @380 Vac/ 400 Vac; 720 V @480 Vac
• Cantidad de MPPTs 4
• Cantidad máxima de entradas por MPPT 8

Salida

• Potencia activa 40,000 W
• Max. Potenciaaparantede CA 44,000 VA 3
• Max. Potenciaactivade CA (cosφ = 1) Default 44,000 W; 36,000 W opcionalenla configuración
• Tensión nominal de salida 220 V / 380 V, 230 V / 400 V, default 3W + N + PE; 3W + PE opcionalenla configuración 277 V / 480 V, 3W + PE
• Frecuencia nominal de red de CA 50 Hz / 60 Hz
• Intensidadnominal de salida 54.6 A @380 V, 52.2 A @400 V, 43.4 A @480 V
• Max. intensidadde salida 60.8 A @380 V,57.8 A @400 V,48.2 A @480 V
• Factor de potencia ajustable 0,8 capacitivo … 0,8 inductivo
• Distorsión armónica total máxima ＜3%

Protecciones

• Dispositivo de desconexión del lado de entrada Sí
• Protecciónanti-isla Sí
• Protección contra sobreintensidad de CA Sí
• Protección contra polaridad inversa CC Sí
• Monitorización a nivel de string Sí
• Descargadorde sobretensionesde CC Type II
• Descargadorde sobretensionesde CA Type II
• Detección de resistencia de aislamiento CC Sí
• Monitorización de corriente residual Sí

Comunicación

• Display IndicadoresLED, Bluetooth + APP
• RS485 Sí
• USB Sí
• Monitorizaciónde BUS (MBUS) Sí (transformadorde aislamientorequerido)

Datos generales

• Dimensiones (W x H x D) 930x 550x 283 mm
• Peso (incluida ménsula de montaje) 62 kg
• Rango de temperatura de operación -25°C ~ 60°C
• Enfriamiento Convección natural
• Max. Altitudde operación 4,000 m
• Humedad de operación relativa 0 ~ 100%
• ConectorCC Amphenol Helios H4
• ConectorCA Terminal PG impermeable + conectorOT
• Grado de protección IP65
• Topología Sin transformador
• Consumo de energía durante la noche < 2.5 W
• Cumplimiento de estándares (más opciones disponibles previa solicitud)

Seguridad

• EN 62109-1/-2, IEC 62109-1/-2, EN 50530, IEC 62116, IEC 60068, IEC 61683
• Estándares de conexión a red eléctrica
• IEC 61727, VDE-AR-N4105, VDE 0126-1-1, BDEW, G59/3, UTE C 15-712-1, CEI 0-16, CEI 0-21, RD 661, RD 1699,
• P.O. 12.3,RD 413, EN-50438-Turkey, EN-50438-Ireland, C10/11, MEA, Resolution No.7, NRS 097-2-1, AS/NZS 4777.2

APP FusionSolar de Huawei Solar

Les informamos que la APP FusionSolar de Huawei Solar no está disponible en Google Play (Android).

A partir de ahora, para poder monitorizar y realizar las configuraciones de Huawei a través de la APP FusionSolar deberéis descargar la aplicación desde AppGallery de Huawei.

AppGallery (Android) es la plataforma para adquirir las aplicaciones móviles de Huawei. A través del link tenéis que descargar el archivo APK de la aplicación para su instalación.

Os dejamos opcion de descarga:

Link:             Pincha aquí para decargar
