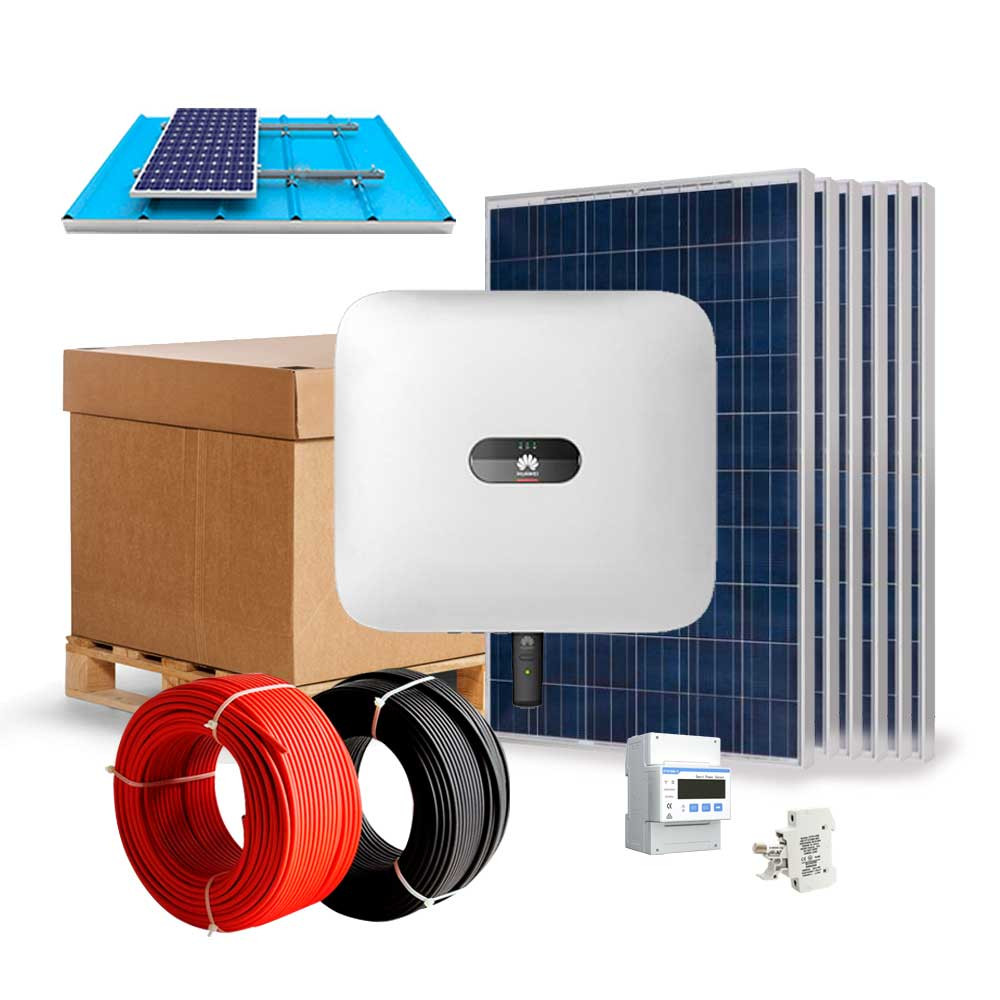

Kit solar HuaWei 20kwh Autoconsumo Inyección a RED Trifásico

Descripción

Este Kit Autoconsumo HUAWEI nos brinda aproximadamente 20Kw/hora de energía para el ahorro haciendo un cálculo al día en invierno unas 4 horas nos da 80KW/día de ahorro y en verano unas 7 horas 140KW/día de ahorro.

Presentaciones con VIDEO AQUI

Tipo de sistema trifásico: 400V AC

Potencia Solar Fotovoltaica: 19800W

Potencia máxima de salida a vivienda: 20 KW

Producción MEDIA diaria Anual : 79.2 KWH dia

Ficha Tecnica 12KTL-20KTL M2

Español

Ingles

Manuales Huawei 12 KTL-20KTL M2

Español

Ingles

Guia de instalaciones Inversor HuaWei a Inversores HUAWEI 12KTL – 20KTL M2

Este Kit Solar es compatible con las siguientes estructuras:

Estructuras Tejado Perforante están diseñadas para realizar una instalación en posición horizontal, con la misma inclinación que la cubierta existente. También es posible la instalación en vertical, formando una columna en vertical. Diseñada para soportar cargas como de nieve y viento, fabricado íntegramente en aluminio de alta calidad, mientras que la tornillería y accesorios son de acero inoxidable.

Estructuras Tejado Sándwich chapa  con anclajes especiales para tejados de chapa. Esta estructura está fabricada en aluminio y mantiene la misma inclinación de la cubierta o tejado donde se instala. Es una estructura universal que se adapta a cualquier marca de placa. Su instalación es sencilla y no requiere de conocimientos técnicos.

Estructuras Plano o poca inclinación diseñadas para poder anclar los paneles solares al suelo, bien sea de una cubierta plana encima de una edificación o bien sobre el suelo, disponemos de varios ángulos de inclinación para poder adaptar todas las estructuras a las necesidades que surjan en cada caso.

Características del Inversor Autoconsumo SUN2000L-20KTL

El inversor Autoconsumo SUN2000L-20KTL tiene 2 seguidores MPPT, lo que significa que podremos tener 2 orientaciones distintas para nuestro campo fotovoltaico sin que se perjudique la producción de una sobre la otra. El inversor Autoconsumo SUN2000L-20KTL tiene un rango extremadamente bajo para el arranque de su regulador interno. El rango de trabajo de su regulador está entre los 140 y los 980V, por lo que con 5 paneles de 72 células ya se podrá poner en marcha.   Tiene un límite alto en su voltaje de trabajo, por lo que podremos utilizar cualquier tipo de panel siempre que respetemos los rangos que nos delimita el fabricante.

Este inversor tiene un repetidor de señal integrado que permite la comunicación entre inversores gracias a que la señal wifi se traslada de un inversor Autoconsumo SUN2000L-20KTL otro. Esto es muy interesante para instalaciones fotovoltaicas de gran tamaño que requieren de varios inversores y que de otra forma supondría una limitación la comunicación entre estos.

Este inversor es compatible con el vatímetro Chint Trifasica para confirmar la compatibilidad con otros vatímetros contáctenos o consulte en cada caso la ficha técnica.

El inversor AutoconsumoSUN2000L-20KTL 20000W ofrece una gran eficiencia de funcionamiento, de más del 98% y dispone de las mejores capacidades de ampliación al mejor precio. Aun siendo un inversor de conexión a red.

Descripción de componentes:

• Información detallada sobre los inversores AQUÍ

Contáctenos para recibir más información.

Ficha Técnica 20kw inversor Huawei

EFICIENCIA:

• • Máxima eficiencia 98.65%
  • Eficiencia europea ponderada 98.30%

ENTRADA

• • Entrada DC máxima recomendada 29,760 Wp
  • Tensión máxima de entrada 1 1,080 V
  • Rango de tensión de operación 2 160 V ~ 950 V
  • Tensión de arranque 200 V
  • Rango de tensión de potencia máxima de MPPT 480 Vdc～850 Vdc
  • Tensión nominal de entrada 600 V
  • Intensidad de entrada máxima por MPPT 22 A

SALIDA

• • Conexión a red eléctrica Tres fases
  • Potencia nominal activa de CA 20,000 W
  • Máx. potencia aparente de CA 22,000 VA
  • Tensión nominal de Salida 220 Vac / 380 Vac, 230 Vac / 400 Vac, 3W + N + PE
  • Frecuencia nominal de red de CA 50 Hz / 60 Hz
  • Máx. intensidad de salida 33.5 A
  • Factor de potencia ajustable 0,8 capacitivo … 0,8 inductivo
  • Máx. distorsión armónica total ≤ 3 %

CARACTERÍSTICAS Y PROTECCIONES

• • Dispositivo de desconexión del lado de entrada Sí
  • Protección anti-isla Sí
  • Protección contra sobreintensidad de CA Sí
  • Protección contra cortocircuito de CA Sí
  • Protección contra sobretensión de CA Sí
  • Protección contra polaridad inversa CC Sí
  • Protección contra descargas atmosféricas CC 3 Sí
  • Protección contra descargas atmosféricas CA 3 Sí
  • Monitorización de corriente residual Sí
  • Protección contra fallas de arco Sí
  • Control del receptor Ripple Sí

DATOS GENERALES

• • Rango de temperatura de operación -25 ~ + 60 °C (Derating por encima de 45 ° C @ Potencia nominal de salida)
  • Humedad de operación relativa 0 % RH ~ 100% RH
  • Altitud de operación 0 – 4,000 m (disminución de la capacidad eléctrica a partir de los 2,000 m)
  • Ventilación Convección natural
  • Pantalla LED Indicators
  • Comunicación RS485; WLAN / Ethernet a través de Smart Dongle-WLAN-FE (Opcional)
  • 4G / 3G / 2G a través de Smart Dongle-4G (Opcional)
  • Peso (incluida ménsula de montaje) 25 kg
  • Dimensiones (incluida ménsula de montaje) 525 x 470 x 262 mm
  • Grado de protección IP65
  • Consumo de noche la durante energía < 1 W

CUMPLIMIENTO DE ESTÁNDARES (MÁS OPCIONES DISPONIBLES PREVIA SOLICITUD)

• Seguridad EN/IEC 62109-1, EN/IEC 62109-2
• Estándares de conexión a red eléctrica G98, G99, EN 50438, CEI 0-21, CEI 0-16, VDE-AR-N-4105, VDE-AR-N-4110, AS 4777, C10/11, ABNT,
• UTE C15-712, RD 1699, RD 661, PO 12.3, TOR D4, NRS 097-2-1, IEC61727, IEC62116, DEWA 2.0
• Intensidad de cortocircuito máxima 30 A
• Cantidad de rastreadores MPP 2
• Cantidad máxima de entradas por MPPT 2

APP FusionSolar de Huawei Solar

Les informamos que la APP FusionSolar de Huawei Solar no está disponible en Google Play (Android).

A partir de ahora, para poder monitorizar y realizar las configuraciones de Huawei a través de la APP FusionSolar deberéis descargar la aplicación desde AppGallery de Huawei.

AppGallery (Android) es la plataforma para adquirir las aplicaciones móviles de Huawei. A través del link tenéis que descargar el archivo APK de la aplicación para su instalación.

Os dejamos opcion de descarga:

Link:             Pincha aquí para decargar
