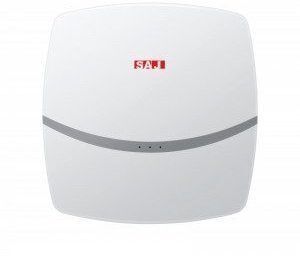

Características del Inversor SAJ R5 Series 3-8kW
El Inversor SAJ R5 Series de 3-8kW de potencia de salida es un pequeño inversor de conexión a red, monofásico y sin transformador, que se encarga de sincronizarse con la red eléctrica de la compañía de electricidad para aportar a los consumos que tenemos la energía que producen en tiempo real los paneles solares.
La gama R5 Series de SAJ ofrece una gama de acceso muy interesante para tener una pequeña instalación de autoconsumo a nivel particular y residencial. A su relación calidad-precio sumamente atractiva, sumamos unas características de rendimiento y producción perfectas para pequeñas potencias, con unas características muy superiores a la utilización de micro-inversores. Este es el modelo de mayor potencia disponible. Por debajo existen más opciones con potencias en monofásica desde hasta 3000W con dos MPPTs. Queda una gama muy escalonada con múltiples opciones en las que encontraremos con seguridad algún modelo que se ajuste a nuestros requerimientos de energía.
Los inversores de conexión a red SAJ R5 Series componen una amplia gama. El modelo que nos ocupa más específicamente, corresponde al de 3-8kW. Por debajo están las opcines de 7000, 6000, 5000, 4000, 3680 y 3000W que puede ofrecer menos producción si le conectamos menos paneles para nuestra instalación de autoconsumo solar directo. Entre las características más destacables de este modelo podríamos enumerar las siguientes:
– Tiene 2 reguladores MPPT internos que, dada la potencia del inversor, están indicados para conectar los paneles en dos series.
– Un amplio rango de voltaje de funcionamiento que nos permitirá hacer series con mayor comodidad y flexibilidad. Los MPPT trabajan entre los 90 y los 550VDC. Gracias a ello el inversor se puede poner en marcha con solamente 3 paneles de 72 células.
– Nivel de protección IP65 que nos permitirá poder situar el inversor en exteriores sin ningún problema.
– Un tamaño compacto (429x418x177 mm) y un peso muy ligero de tan solo 18 kg para que una sola persona pueda instalar el inversor sobre cualquier superficie.

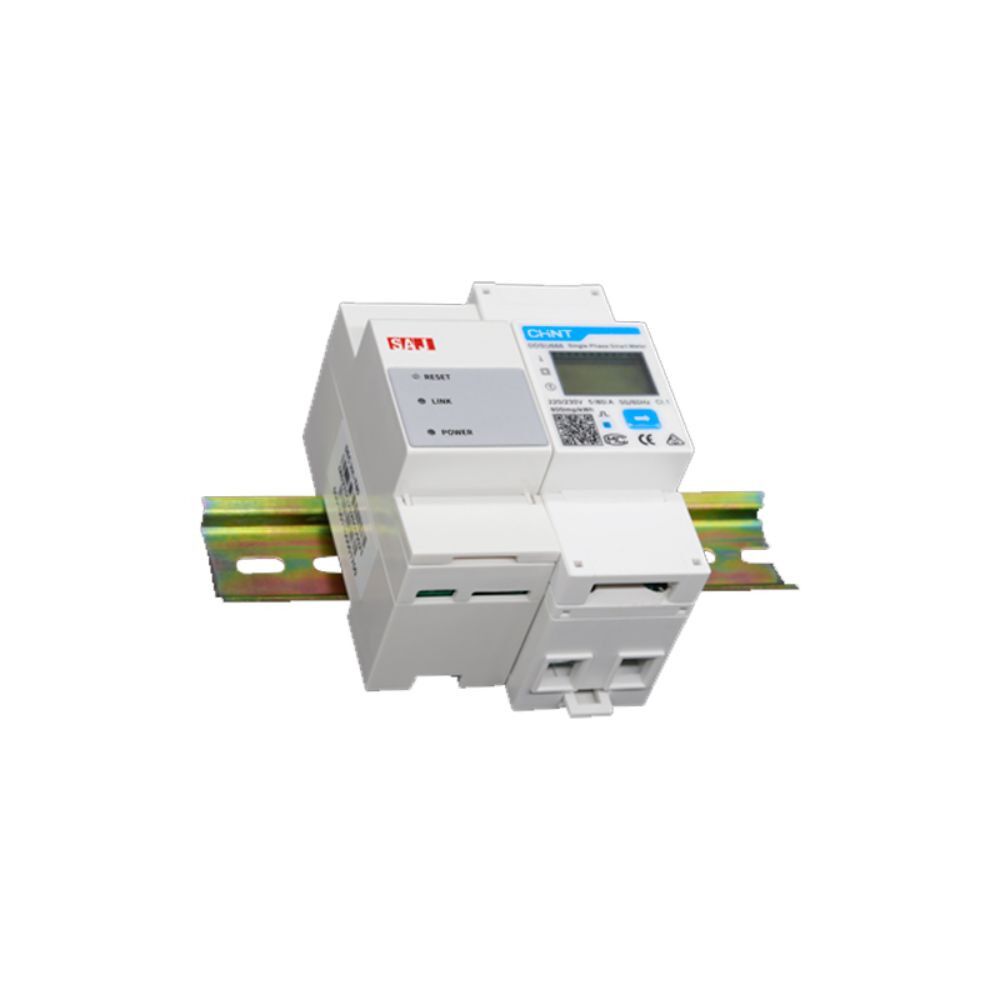

– Control de reducción de potencia para evitar el vertido del exceso de producción a la red eléctrica mediante un vatímetro compatible (se vende aparte).
– Comunicación Wifi y RS232 integrado, con App para IOS y Android para ser monitorizados en todo momento
– Interfaz sencilla y visual para poder controlar su funcionamiento o cualquier tipo de error.
Aplicaciones y prestaciones del Inversor SAJ R5 Series 3000W-8000W :
El Inversor SAJ R5 Series de 3000W-8000W es un inversor monofásico de conexión a red. Por ello el Inversor SAJ R5 Series 3000W-8000W debe funcionar necesariamente con paneles solares y con la red eléctrica. Todos los modelos R5 Series incorporan dos reguladores MPPT con una eficiencia superior al 99,9%. Incorpora también protección IP65 y diversos protocolos de comunicaciones, tanto para poder monitorizar su funcionamiento como para comunicarse con el vatímetro de medición de potencia.

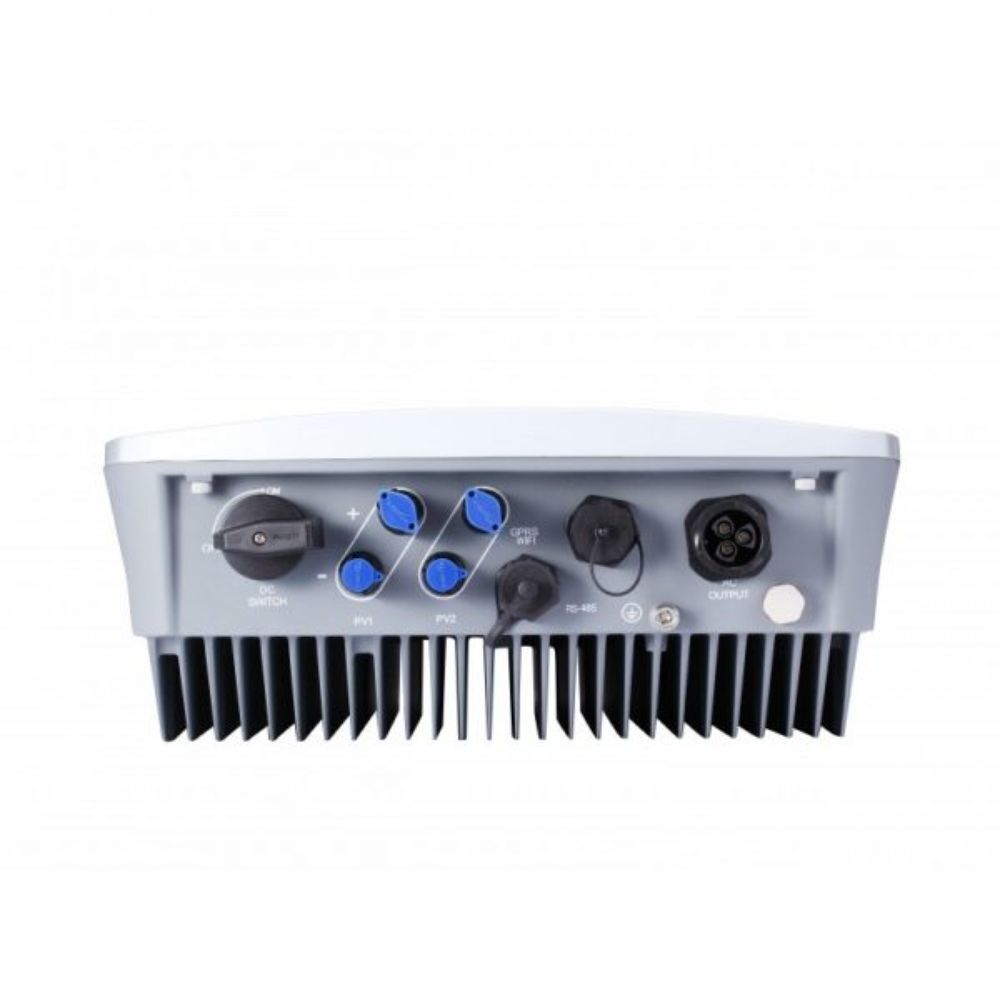

Las conexiones inferiores de los inversores SAJ R5 Series son las siguientes:
Conexiones del inversor R5 Series
A – Seccionador paneles.
B – Conectores mc4 paneles.
C – Conexión para RS485.
D – Conexión para RS232(GPRS/WiFi/4G).
E – Terminal toma tierra.
F – Salida de CA
G – Válvulas de descomposición
El Inversor SAJ R5 Series de 3000W-8000W es un inversor que nos permite interconectarnos con la red eléctrica sin necesidad de baterías, es por ello que este tipo de instalaciones son económicas y muy rentables a largo plazo, dado su bajo coste de adquisición, nulo mantenimiento y una sencilla puesta en marcha.
Para que este sistema con el Inversor SAJ R5 Series 3000W-8000W funcione de manera apropiada, necesitaremos de un grupo de paneles solares, agrupados en un o dos series que cumplan los requerimientos de voltaje de estos modelos de inversores. Debemos asegurarnos que los paneles conectados entregan una tensión que está dentro del rango operativo del inversor. Estos modelos en concreto, sus MPPT operan entre los 90 y los 550VDC y para arrancar necesita un mínimo de 100VCD. Esto se consigue con únicamente 3 paneles de 60 o de 72 células puestos en serie.
Instalación Inversor SAJ R5 Series 3-8kW
La instalación de este modelo de Inversor SAJ R5 Series 3-8kW Inyección a red de vertido cero es sencilla, no obstante en Wccsolar le recomendamos que sea instalada por un profesional fotovoltaico, o bien se sigan estrictamente las instrucciones de instalación para evitar malas conexiones y averías por culpa de una instalación incorrecta.
Comprar Inversor SAJ R5 Series 3-8kW
Comprar el Inversor SAJ R5 Series 3-8kW es rápido, seguro y cómodo gracias a Wccsolar, además el Inversor SAJ R5 Series 3-8kW cuenta con garantía oficial de Wccsolar.
Contáctenos para recibir más información.
Ficha Tecnica
Datos Técnicos Entrada (CC) 5K S2
Máxima potencia CC [Wp]@STC 7500
Tensión máxima de entrada CC [V] 600
Intervalo MPPT de tensión CC [V] 90-550
Tensión nominal CC [V] 360
Tensión de activación [V] 100
Tensión mínima CC [V] 80
Corriente de entrada CC máxima [A] 12.5/12.5
Número de conectores de CC por MPPT 1/1
Nº MPPT 2
Interruptor CC Integrado
Datos Técnicos Salida (CA)
Potencia nominal CA [W] 5000
Potencia máxima CA *2 [VA] 5500
Corriente CA nominal [A]@230Vca 21.8
Max. Corriente CA [A] 24.0
Tensión / intervalo nominal de CA [V] 220, 230 240/180-280
Frecuencia / intervalo de la red [Hz] 50, 60/45-55, 55-65
Factor de potencia cos [φ] 0.8 adel.~0.8 retr.
Distorsión armónica total [THDi] <2% (a potencia nominal)
Alimentación L+N+PE
Eficiencia
Eficiencia máxima 98.1%
Eficiencia (Euro) 97.6%
Eficiencia MPPT >99.9%
Protección
Protección interna contra sobretensión Integrado
Monitoreo de aislamiento de CC Integrado
Protección contra sobretensiones de CC Integrado
Monitoreo de red Integrado
Protección contra cortocircuito de CA Integrado
Detección de puesta a tierra de CA Integrado
Monitoreo GFCI Integrado
Monitoreo DCI Integrado
Protección contra sobretensiones de CA Integrado
Protección térmica Integrado
Monitoreo de protección anti-isla AFD
Interfaz
Conexión CC MC4
Conexión CA Conector Plug-in Bloque del Terminal
Interfaz hombre-máquina LED + (bluetooth/Wi-Fi+APP)
Puerto de comunicación RS232(Entrada USB)+RS485(RJ45 juntas de cristal)
Modo de comunicación Wi-Fi / GPRS / 4G(opcional)
Datos Generales
Topología Sin Transformador
Consumo de noche [W] <0.2
Consumo en Standby [W] 6
Rango de temperatura de funcionamiento de -40°C a +60°C (45°C a 60°C con reducción de potencia)
Método de enfriamiento Convección natural
Humedad ambiental 0-100% sin condensación
Altitud 4000m (>3000m reducción de potencia)
Niveles de ruido [dBA] <25
Protección de Ingreso IP65
Montaje Panel trasero
Dimensiones [A*A*P][mm] 389*367*143
Peso [kg] 12.2
Garantía estándar [Años] 10 (estandar) 15/20/25 (opcional)
Estándar aplicable IEC62109-1/2,IEC61000-6-1/2/3/4,EN50438,C10/C11,IEC62116,IEC61727,RD1699,UNE 206006,UNE 206007,CEI 0-21,AS4777.2,NBR 16149, NBR 16150,VDE-AR-N 4105
