Inversor Huawei Trifásico SUN2000-185KTL

Descripción

El Inversor Huawei SUN2000-185 KTL-H1 está preparado para trabajar en instalación trifásicas de 800V de conexión a red en industrias y grandes empresas. El Inversor Huawei SUN2000-185 KTL-H1 incorpora 9 MPPT por lo que ofrece más flexibilidad y eficiencia al sistema dando una gran producción en un único dispositivo inversor.

Manual Ingles

Manual Español

Ficha Tecnica Ingles

Ficha Tecnica Español

Guia de instalaciones Inversor HuaWei a Inversores HUAWEI (175KTL-H0, 185KTL-INH0, 185KTL-H1)

Información Técnica Inversor Huawei SUN2000-185KTL-H1

El inversor Huawei SUN2000-185KTL-H1 de conexión a red está preparado para ser instalado en industrias con corriente trifásica de 800V. Este inversor es un modelo de gran potencia dentro de la gama de inversores trifásicos Huawei de conexión a red de tipo industrial.El inversor Huawei SUN2000-185KTL-H1 con una eficiencia del 98,69% cuenta con una potencia nominal máxima de 185.000W, así como una intensidad de salida nominal de 126.3A y una máxima intensidad de salida de 134.9A, por lo que este inversor se convierte en una excelente opción para grandes instalaciones de conexión a red con elevados consumos de electricidad. Los 9 MPPT que incorpora el inversor Huawei SUN2000-185KTL-H1 se caracterizan por trabajar a un rango de tensión entre 500V y 1500V y por contar con 18 entradas totales, repartiendo 2 entradas por cada regulador.

El inversor Huawei SUN2000-185KTL-H1 incorpora 9 MPPT que permiten la instalación de los paneles en 9 grupos de forma que cada uno de ellos tengan diferente inclinación. Un ejemplo habitual es la instalación de grupos en distintos tejados y orientaciones o bien con características eléctricas distintas. Gracias a estos MPPT integrados, el inversor Huawei SUN2000-185KTL-H1 maximiza la eficiencia de los paneles solares de forma que se amortiza más rápido la inversión realizada pues se ofrece a la industria y la empresa en todo momento la máxima energía en función del número y tipo de paneles solares instalados y de la radiación solar que estén recibiendo.

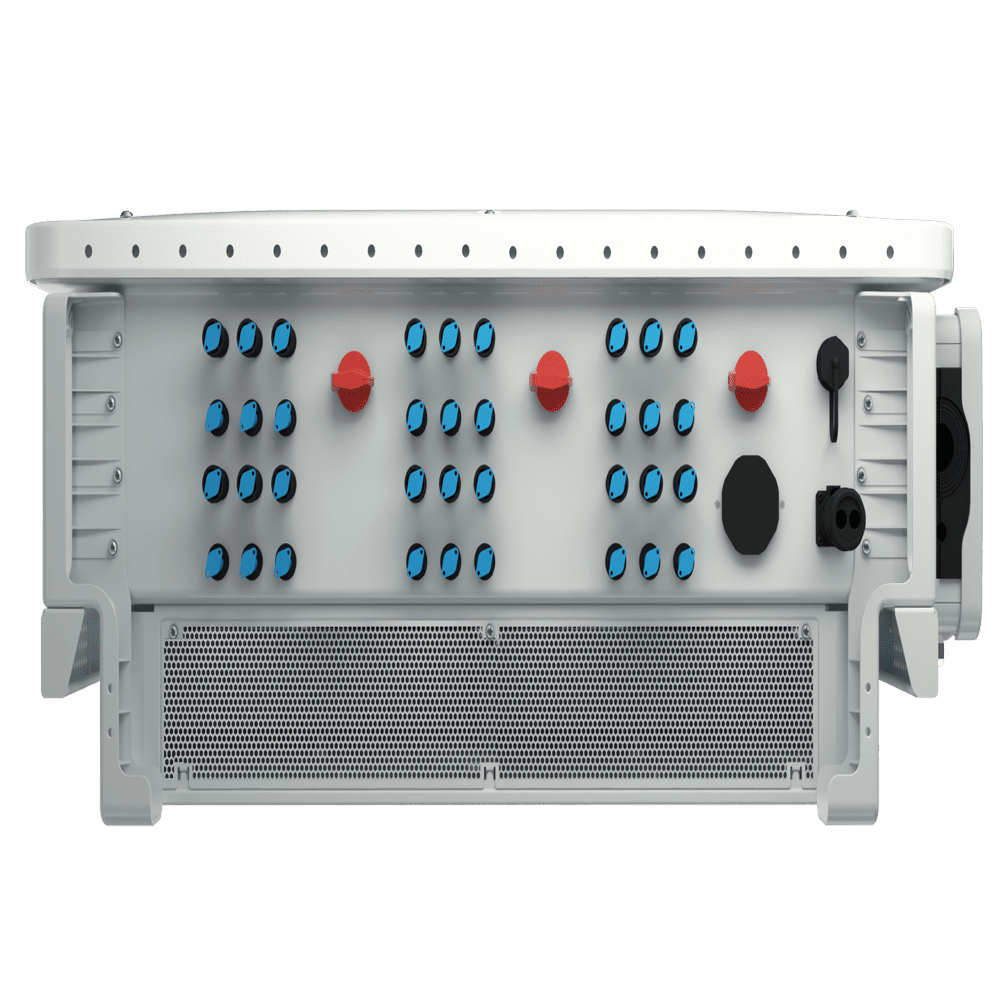

Además el inversor Huawei SUN2000-185KTL-H1 también cuenta con varios seccionadores de corriente continua repartidos por grupos de reguladores MPPT, protección anti-isla, contra sobreintensidad de corriente alterna y contra polaridad inversa de corriente continua, así como monitorización de strings. El inversor Huawei SUN2000-185KTL-H1 también cuenta con detección de aislamiento de corriente continua y unidad de monitorización de la intensidad residual. No lleva pantalla, pero se puede monitorizar todo su rendimiento y funcionamiento a través de la app del fabricante. Este inversor es capaz de trabajar entre -25ºC y 60ºC, cuenta con protección IP66 y ventilación asistida en función de la temperatura.

Características Físicas Inversor Huawei SUN2000-185KTL-H1

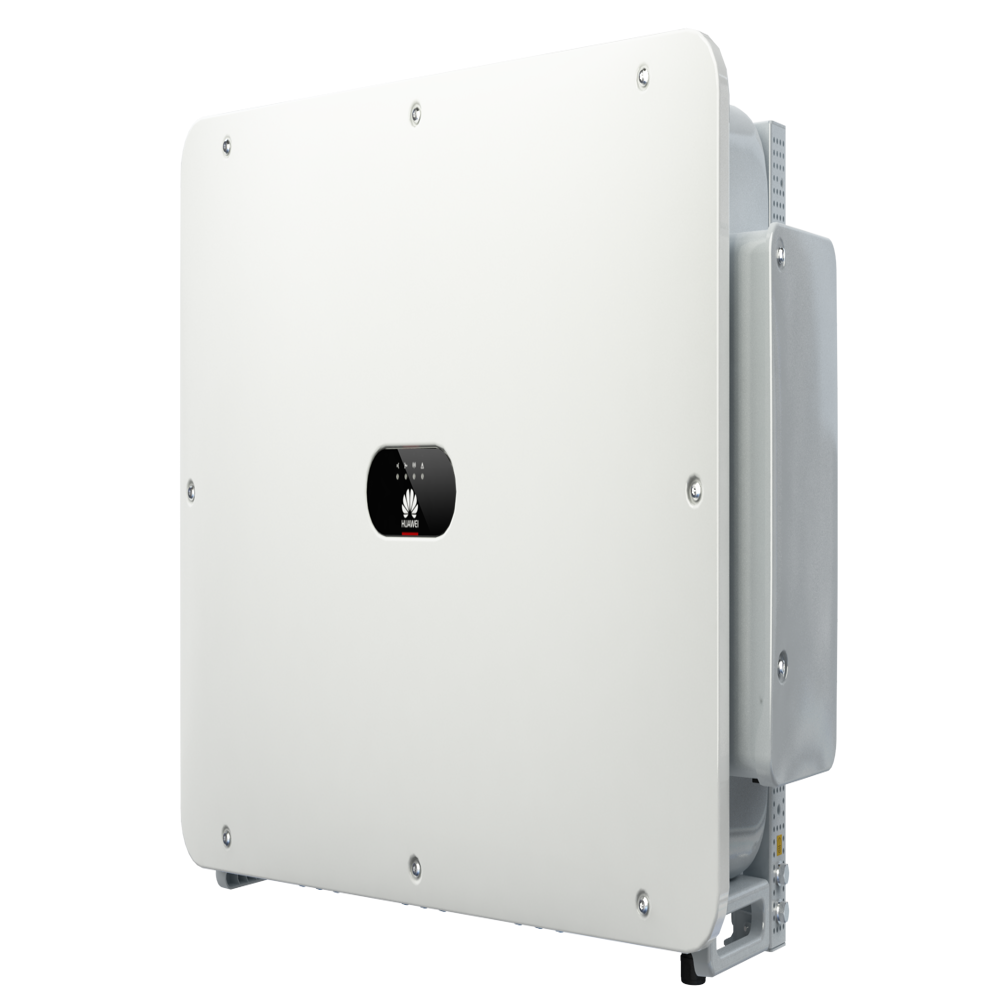

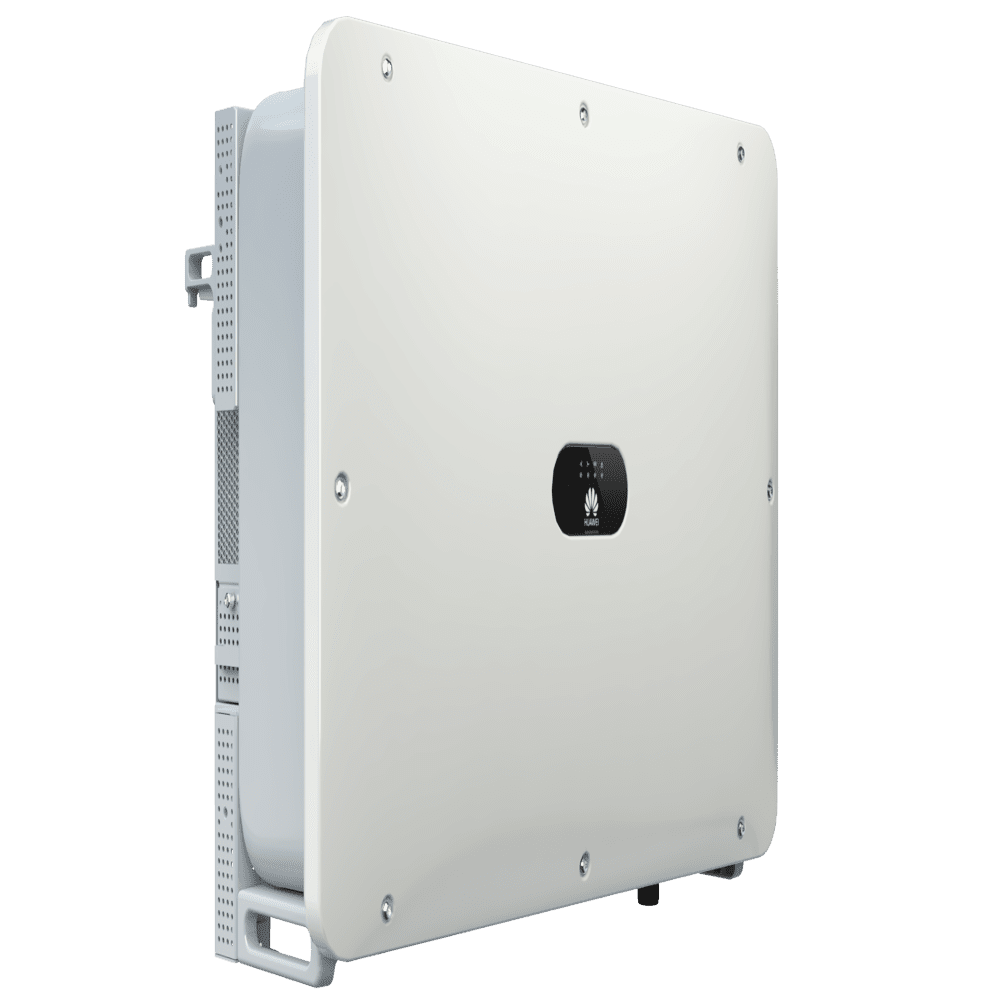

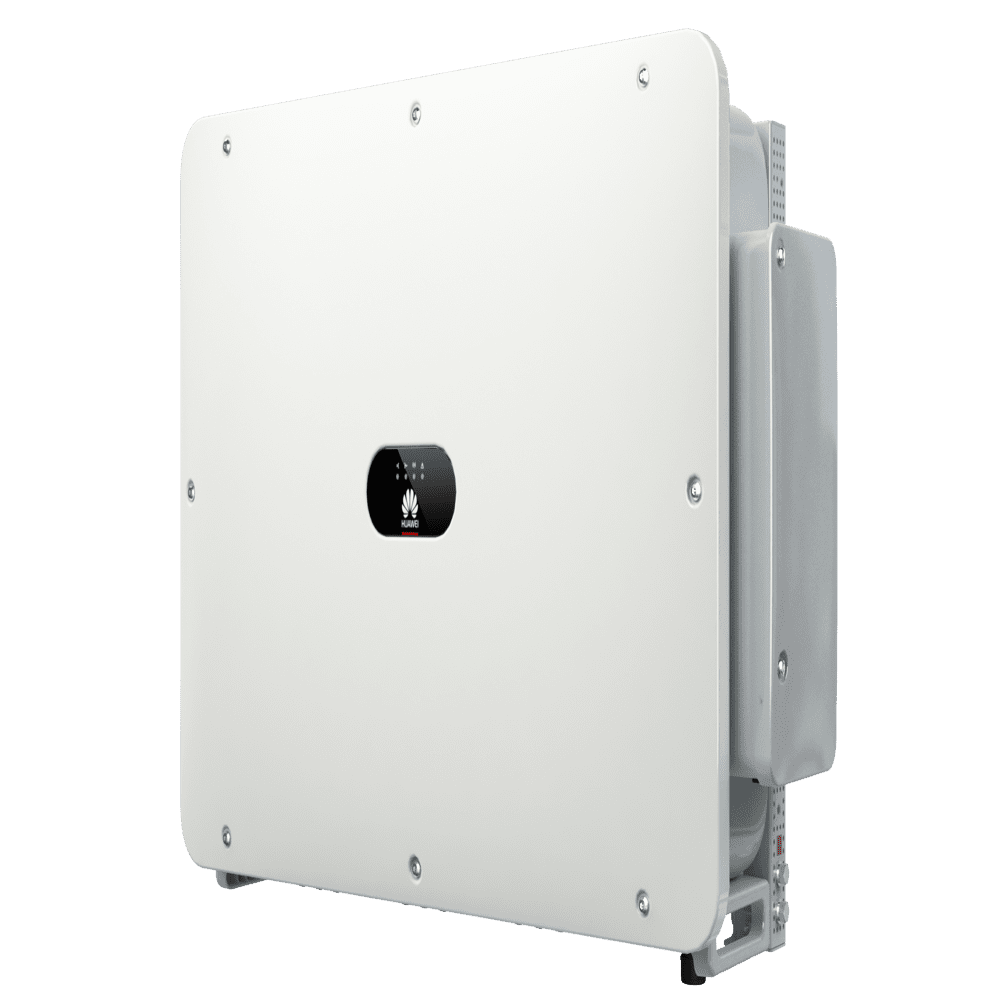

El inversor Huawei SUN2000-185KTL-H1 cuenta con unas dimensiones de 1035 x 700 x 365 mm y un peso de 84 kg, por lo que se recomienda que se cuenten con los medios necesarios para su correcta manipulación e instalación para evitar lesiones. Este inversor incorpora una leds de estado en su parte delantera que dan una idea del estado de su funcionamiento.

Usos Habituales Inversor Huawei SUN2000-185KTL-H1

El inversor Huawei SUN2000-185KTL-H1 es un modelo de gran potencia, listo para funcionar en industrias con elevados consumos que trabajen en trifásica de 800V. En instalaciones con consumos altos, es donde mejor amortización tiene la energía solar fotovoltaica ya que se reducen costes con modelos de inversor como el Huawei SUN2000-185KTL-H1 ya que integra una elevada potencia de generación en un único dispositivo.

Especificaciones técnicas

Eficiencia

• Máxima eficiencia 99.03%
• Eficiencia europea ponderada 98.69%

Entrada

• Tensión máxima de entrada 1 ,500 V
• Corriente de entrada máxima por MPPT 26 A
• Corriente de cortocircuito máxima 40 A
• Tensión de arranque 550 V
• Tensión de funcionamiento MPPT  500 V ~ 1,500 V
• Tensión nominal de entrada 1080V
• Cantidad de MPPTs 9
• Cantidad máxima de entradas por MPPT 18

Salida

• Potencia activa 185,000 W
• Max. Potencia aparante de CA 185,000 VA
• Max. Potencia activa de CA (cosφ = 1) 185,000 W
• Tensión nominal de salida 800 V
• Frecuencia nominal de red de CA 50 Hz / 60 Hz
• Intensidad nominal de salida 134,9A
• Max. intensidad de salida 134,9A
• Factor de potencia ajustable 0,8 capacitivo … 0,8 inductivo
• Distorsión armónica total máxima ＜3%

Protecciones

• Dispositivo de desconexión del lado de entrada Sí
• Protecciónanti-isla Sí
• Protección contra sobreintensidad de CA Sí
• Protección contra polaridad inversa CC Sí
• Monitorización a nivel de string Sí
• Descargadorde sobretensionesde CC Type II
• Descargadorde sobretensionesde CA Type II
• Detección de resistencia de aislamiento CC Sí
• Monitorización de corriente residual Sí

Comunicación

• Display IndicadoresLED, Bluetooth + APP
• RS485 Sí
• USB Sí
• Monitorizaciónde BUS (MBUS) Sí (transformadorde aislamientorequerido)

Datos generales

• Dimensiones (W x H x D) 1,035 x 700 x 365 mm
• Peso (incluida ménsula de montaje) 84 kg
• Rango de temperatura de operación -25°C ~ 60°C
• Enfriamiento ventilacion inteligente
• Max. Altitudde operación 4,000 m
• Humedad de operación relativa 0 ~ 100%
• ConectorCC staubli mc4 EVO2
• ConectorCA Terminal PG impermeable + conectorOT/DT
• Grado de protección IP66
• Topología Sin transformador
• Consumo de energía durante la noche < 3.5 W

Cumplimiento de estándares (más opciones disponibles previa solicitud)

• Seguridad EN 62109-1/-2, IEC 62109-1/-2, EN 50530, IEC 62116, IEC 60068, IEC 61683
• Estándares de conexión a red eléctrica IEC 61727, VDE-AR-N4105, VDE 0126-1-1, BDEW, G59/3, UTE C 15-712-1, CEI 0-16, CEI 0-21, RD 661, RD 1699, P.O. 12.3,RD 413, EN-50438-Turkey, EN-50438-Ireland, C10/11, MEA, Resolution No.7, NRS 097-2-1, AS/NZS 4777.2
