Descripción
Inversor Deye 40Kw 380V Hibrido Plus Inyección a Red con Vertido Cero
Bajar manual inglesSUN-40K-SG01HP3-EU-AM2 Trifásico
Ficha tecnica SUN-40K-SG01HP3-EU-AM2 Trifásico
Manual Wifi (GUIA wifi-solarman APP+Web)
Deye España PlusEnergy

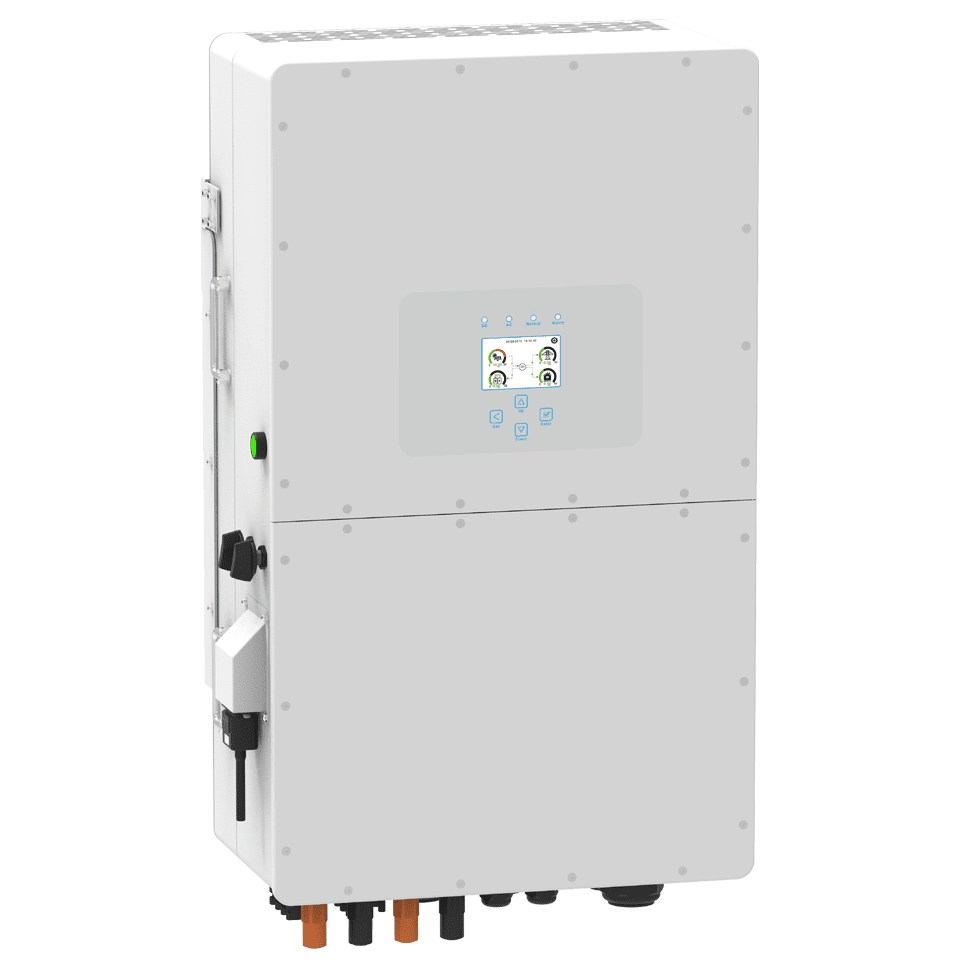

SUN-40K-SG01HP3-EU-BM2 Trifásico
Mayores rendimientos / Seguro y confiable / Inteligente / Fácil de usar
SUN-40K-SG01HP3-EU-BM2 es un nuevo inversor híbrido trifásico con batería de alto voltaje de 160-800 V, lo que garantiza la eficiencia del sistema y una menor disipación de calor.Con diseño compacto y alta densidad de potencia. , esta serie admite una relación CC/CA de 1,3, lo que ahorra la inversión en dispositivos. Admite una salida desequilibrada trifásica, lo que amplía los escenarios de aplicación.
Plataforma de monitoreo inteligente
Gracias a la plataforma de monitoreo inteligente, los productos de inversores de la serie completa de Deye admiten el apagado remoto inmediatamente cuando ocurre un accidente.La configuración de parámetros y la actualización de FW de forma remota, lo que facilita la operación y mantenimiento de la planta fotovoltaica.
Presentación por Vídeo
Presentación mas detalle
Video de Configuración SUN-40K-SG01HP3-EU-AM2 Trifásico
Descripción del Inversor SUN-40K-SG01LP3-EU
El inversor SUN-40K-SG01LP3-EU permite combinar la producción de los paneles solares con la red eléctrica y baterías por lo que actúa como un gestor inteligente de energía que prioriza el consumo de la instalación fotovoltaica y garantiza que la vivienda cuente con suministro energético siempre ya sea desde los paneles solares o desde la red eléctrica. Además el inversor SUN-40K-SG01LP3-EU puede conectarse a baterías que trabajen entre 160V-800V para almacenar los excedentes de energía producidos por los paneles solares y tener autonomía energética también los días de menos radiación solar y las horas nocturnas por lo que se reduce la dependencia a la red eléctrica, es decir, el SUN-40K-SG01LP3-EU combina red, energía directa de los paneles solares y baterías, convirtiéndose en un gestor muy eficiente para instalaciones de autoconsumo.
Los inversores deye hybrid disponen de una salida “smart load” que puede configurarse para derivar los excedentes a consumos para poder aprovechar al 100% la producción solar. Por ejemplo con la configuración por defecto la salida smart load se energiza y alimenta consumos cuando la bateria está entre el 95 y 100% y la producción solar es superior a 500w . Esto es totalmente configurable, podemos ver en este video el ejemplo de funcionamiento:
Deye Hybrid Inverter Smart Load Application Introduction
En definitiva, el funcionamiento de este inversor es puede ser de tres modos:
- Modo aislado:
Es el tradicional en las instalaciones solares aisladas el inversor genera una red de corriente alterna y actúa como gestor de la red. Controlar el flujo de energía entre la red y las baterías.
- Modo Back Up:
Este tipo de sistemas está diseñado para lugares donde la red cae con frecuencia y durante un largo tiempo; cuando esto ocurre el inversor híbrido opera conectado a la red alterna con el fin de garantizar una fuente de energía, el inversor se dedica a mantener las baterías cargadas durante los momentos en los que hay red, y cuando ésta cae, el inversor coge la energía de las baterías para así poder pasar las horas de caída de la red.
- Modo autoconsumo:
Es el modo en que utilizaremos este inversor habitualmente, se trata de consumir la energía directamente de los paneles mientras tengamos sol en ese momento, en el caso de que los paneles produzcan más energía de la que estamos consumiendo, éstas se utilizan para cargar las baterías, para así ser utilizadas durante las horas de noche.
- Modo sell :
Inversor permite vender Energia de panel solar o de baterias a conpañia eletrica, puedes programar potencia que quieres vender y horario que quieres vender tanto por la noche o por dia.Misma tiempo puedes comprar Luz eletrica deste compañia eletrica por dia o por la noche y potencia que quieres comprar.
Monitorización inalámbrica del Inversor SUN-40K-SG01LP3-EU
Si el inversor SUN-40K
-SG01LP3-EU cuente con conexión wifi a internet se le puede instalar un accesorio Wifi Plus que permite la monitorización desde cualquier dispositivo móvil del funcionamiento, rendimiento e histórico de la instalación fotovoltaica.
Vertido del Inversor SUN-40K-SG01LP3-EU
Para poder monitorizar el autoconsumo del Inversor, el vatímetro se encarga de medir en cada momento el consumo que se requiere. Si se dispone de un contrato de compensación de excedentes, el inversor se puede configurar para que vierta o no en función de nuestras necesidades.El inversor SUN-40K-SG01LP3-EU es compatible con todos tipos de baterías de alta voltajes 160-800VDC
La Ventaja de Sun-40K Hibrido Plus:
- Lista de Compatibilidad Marcas litio BMS
- Salida 100 % desequilibrada, cada fase Salida máxima hasta el 50 % de la potencia nominal
- Pareja de CC y pareja de CA para actualizar el sistema solar existente
- Máximo 10 piezas en paralelo para operación en red y fuera de la red Admite varias baterías en paralelo
- Corriente máxima de carga/descarga de 37A
- Batería de alto voltaje, mayor eficiencia.
- 6 periodos de tiempo para la carga/descarga de la batería
- Apoyar el almacenamiento de energía del generador diesel
- 3-MPPT
- Inyeccion Red
- Inyeccion cero
- Funciona con baterias
- Funciona sin baterias
- P65(Permite instalar exterior)
- Telecomunicacion con todos marcas de baterias Litio
- 5 años de grantia
- Entrada con panel solar
- Funciona On grid y Off grid en misma tiempo
- Funciona en paralelos entre inversores
- Aplicaciones App(contro distancia)
- Telecomunicacion Oficial con Baterias litio: Pylontech,Dyness ALTA VOLTAJE 160-700VDC ETC….
- Wifi
- Batería de alta voltaje de 160-700VDC, diseño de aislamiento de transformador
- 6 períodos de tiempo para cargar / descargar la batería
- Max. corriente de carga / descarga de 50A+50A
- Par de CC y par de CA para modernizar el sistema solar existente
- Apoyar el almacenamiento de energía del generador diesel
- Aplicación de carga inteligente única y función de reducción de picos de cuadrícula
El Producto Incluye:
- Inversor
- Panel colgante
- Tornillos de instalación M4 * 20 acero inoxidable
- Conector de CA
- MC4 Connector
- Perno de expansión M6 * 80 4
- Sensor de corriente para verdido cero
- Manual de usuario
- Panel de sellos
- Wifi-Plug
Ficha Técnica SUN-40K-SG01LP3-EU
- Datos de Inversor SUN-40K-SG01LP3-EU
- Rango de voltaje de entrada 450 V (150 V ~ 800 V)
- Sistema de baterias 160 ~ 800 V (tipo alto voltaje )
- Potencia maximo de entrada 52000W
- potencia máxima de salida 44000W
- Voltaje nominal 230/400Vac Trifasico
- Rango de voltaje nominal 150V-850V
- Rango de frecuencia 50/60 Hz,
- Forma de onda de salida Onda sinusoidal pura
- datos característicos
- Eficiencia MPPT 99%
- Protección contra la sobretensión sí
- Sobre la protección de la temperatura sí
- Protección contra polaridad inversa sí
- Protección anti-isla sí
- Apilable Sólo por la salida de CA
- Rango de temperatura de funcionamiento -40C a +60C
- Protección de ingreso IP65
- Enfriamiento Refrigeración inteligente
- Altitud de funcionamiento sin reducción 2000 Metros
- 5 años de garantía
- Tipo: DC / AC Inverters
- Especificación: 527W×894H×294D
- Peso 55KG
Protecciones
- Protección contra rayos de entrada fotovoltaica:
- Integrado
- Protección anti-isla
- Integrado
- Protección de polaridad inversa de entrada de cadena fotovoltaica
- Integrado
- Detección de resistencia de aislamiento
- Integrado
- Unidad de monitoreo de corriente residual
- Integrado
- Protección contra sobrecorriente de salida
- Integrado
- Protección de cortocircuito de salida
- Integrado
- Protección contra sobrevoltaje de salida
- Integrado
- Protección contra sobretensiones
- CC Tipo II / CA Tipo II
