Descripción

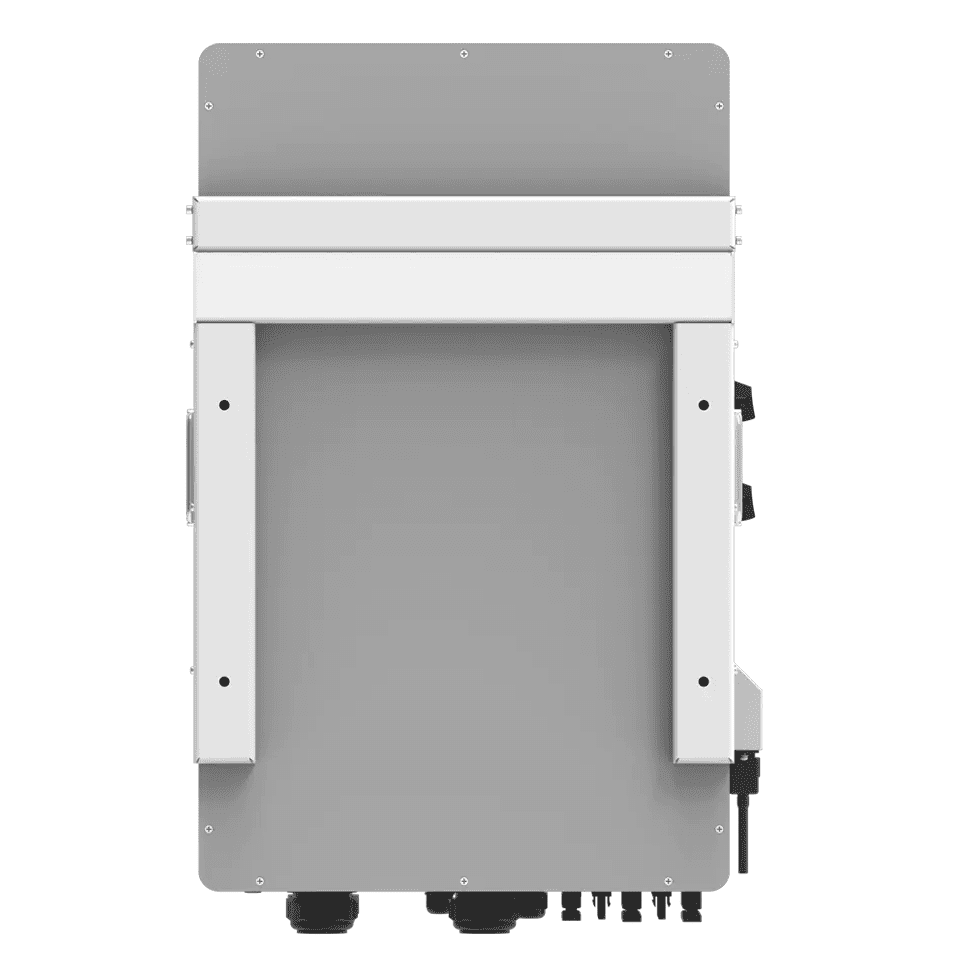

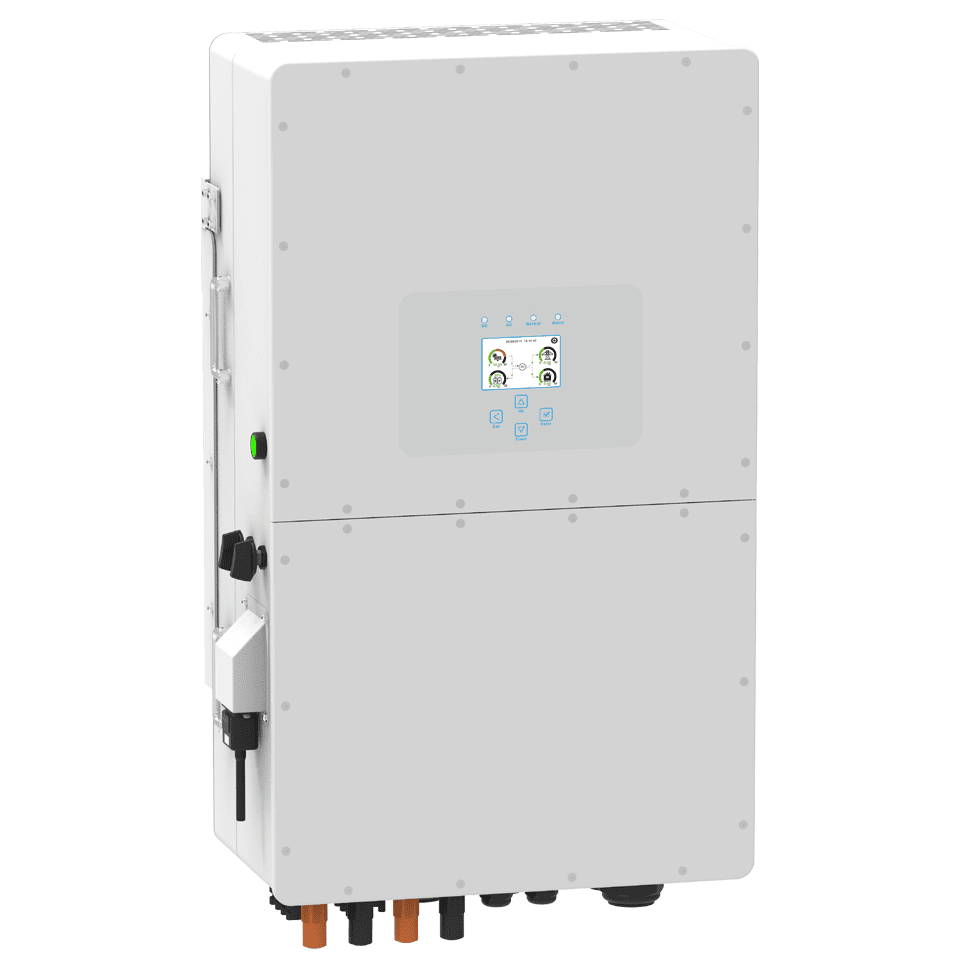

Inversor 12Kw 380V HIBRIDO DEYE HP3 HV
Manual ingles
Ficha tecnica
Manual Wifi (GUIA wifi-solarman APP+Web)
Deye España PlusEnergy
SUN-10K-SG01HP3-EU-AM2 Trifásico
Mayores rendimientos / Seguro y confiable / Inteligente / Fácil de usar
SUN-10K-SG01HP3-EU-AM2 es un nuevo inversor híbrido trifásico con batería de alto voltaje de 160-700 V, lo que garantiza la eficiencia del sistema y una menor disipación de calor.Con diseño compacto y alta densidad de potencia. , esta serie admite una relación CC/CA de 1,3, lo que ahorra la inversión en dispositivos. Admite una salida desequilibrada trifásica, lo que amplía los escenarios de aplicación.
Plataforma de monitoreo inteligente
Gracias a la plataforma de monitoreo inteligente, los productos de inversores de la serie completa de Deye admiten el apagado remoto inmediatamente cuando ocurre un accidente.La configuración de parámetros y la actualización de FW de forma remota, lo que facilita la operación y mantenimiento de la planta fotovoltaica.
Presentación por Vídeo
Presentación mas detalle
Video de Configuración SUN-10K-SG01HP3-EU-AM2 Trifásico
Descripción del Inversor SUN-10K-SG01LP3-EU
El inversor SUN-10K-SG01LP3-EU permite combinar la producción de los paneles solares con la red eléctrica y baterías por lo que actúa como un gestor inteligente de energía que prioriza el consumo de la instalación fotovoltaica y garantiza que la vivienda cuente con suministro energético siempre ya sea desde los paneles solares o desde la red eléctrica. Además el inversor SUN-10K-SG01LP3-EU puede conectarse a baterías que trabajen entre 160V-700V para almacenar los excedentes de energía producidos por los paneles solares y tener autonomía energética también los días de menos radiación solar y las horas nocturnas por lo que se reduce la dependencia a la red eléctrica, es decir, el SUN-10K-SG01LP3-EU combina red, energía directa de los paneles solares y baterías, convirtiéndose en un gestor muy eficiente para instalaciones de autoconsumo.
Los inversores deye hybrid disponen de una salida “smart load” que puede configurarse para derivar los excedentes a consumos para poder aprovechar al 100% la producción solar. Por ejemplo con la configuración por defecto la salida smart load se energiza y alimenta consumos cuando la bateria está entre el 95 y 100% y la producción solar es superior a 500w . Esto es totalmente configurable, podemos ver en este video el ejemplo de funcionamiento:
Deye Hybrid Inverter Smart Load Application Introduction
En definitiva, el funcionamiento de este inversor es puede ser de tres modos:
- Modo aislado:
Es el tradicional en las instalaciones solares aisladas el inversor genera una red de corriente alterna y actúa como gestor de la red. Controlar el flujo de energía entre la red y las baterías.
- Modo Back Up:
Este tipo de sistemas está diseñado para lugares donde la red cae con frecuencia y durante un largo tiempo; cuando esto ocurre el inversor híbrido opera conectado a la red alterna con el fin de garantizar una fuente de energía, el inversor se dedica a mantener las baterías cargadas durante los momentos en los que hay red, y cuando ésta cae, el inversor coge la energía de las baterías para así poder pasar las horas de caída de la red.
- Modo autoconsumo:
Es el modo en que utilizaremos este inversor habitualmente, se trata de consumir la energía directamente de los paneles mientras tengamos sol en ese momento, en el caso de que los paneles produzcan más energía de la que estamos consumiendo, éstas se utilizan para cargar las baterías, para así ser utilizadas durante las horas de noche.
- Modo sell :
Inversor permite vender Energia de panel solar o de baterias a conpañia eletrica, puedes programar potencia que quieres vender y horario que quieres vender tanto por la noche o por dia.Misma tiempo puedes comprar Luz eletrica deste compañia eletrica por dia o por la noche y potencia que quieres comprar.
Monitorización inalámbrica del Inversor SUN-10K-SG01LP3-EU
Si el inversor SUN-10K-SG01LP3-EU cuente con conexión wifi a internet se le puede instalar un accesorio Wifi Plus que permite la monitorización desde cualquier dispositivo móvil del funcionamiento, rendimiento e histórico de la instalación fotovoltaica.
Ficha Técnica SUN-12K -SG01HP3-EU-AM2
Battery Input Data
- Battery Type: Lithium-ion
- Battery Voltage Range(V): 160-700
- Max.Charging Current(A): 37
- Max.Discharging Current(A): 37
- Charging Strategy for Li-ion Battery: Self-adaption to BMS
- Number of battery input: 1
PV String Input Data
- Max DC Input Power（W): 15600
- Max DC Input Voltage（V): 1000
- Start-up Voltage（V): 180
- MPPT Voltage Range（V） 150-850
- Rated DC Input Voltage(V) 600
- Max Input Short-Circuit Current（A): 39+30
- Max Operating PV Input Current（A): 26+20
- No.of MPP Trackers/No.of String Per MPP Tracker: 2/2+1
AC Input/Output Data
- Rated AC Input/Output Active Power（W): 12000
- Max AC Input/Output Apparent Power （VA): 13200
- Peak Power (off-grid)（W): 1.5 times of rated power,10s
- Rated AC Input/Output Current（A): 18.2/17.4
- Max AC Input/Output Current（A): 20/19.2
- Max Continuous AC Passthrough (grid to load)（A): 80
- Rated Input/Output Voltage/Range(V): 220/380V，230/400V 0.85Un-1.1Un
- Grid Connection Form: 3L+N+PE
- Rated Input/Output Grid Frequency/Range: 50Hz/45Hz-55Hz 60Hz/55Hz-65Hz
- Power Factor Adjustment Range: 0.8 leading to 0.8 lagging
- Total Current Harmonic Distortion THDi: <3% (of nominal power)
- DC Injection Current: <0.5%ln
Efficiency
- Max Efficiency 97.6%
- Euro Efficiency 97.0%
- MPPT Efficiency ＞99%
Equipment Protection
- Integrated: DC Polarity Reverse Connection Protection, AC Output Overcurrent Protection, Thermal Protection,
AC Output Overvoltage Protection, AC Output Short Circuit Protection, DC Component Monitoring,
Overvoltage Load Drop Protection, Ground Fault Current Monitoring, Arc Fault Circuit Interrupter (optional),
Power Network Monitoring, Island Protection Monitoring, Earth Fault Detection, DC Input Switch,
DC Terminal Insulation Impedance Monitoring, Residual Current (RCD) Detection, Surge protection level
- Surge Protection Level: TYPE II(DC),TYPE II(AC)
Interface
- Communication Interface: RS485/RS232/CAN
- Monitor Mode: GPRS/WIFI/Bluetooth/4G/LAN (optional)
General Data
- Operating Temperature Range: -40 to +60℃, >45℃ Derating
- Permissible Ambient Humidity 0-100%
- Permissible Altitude 2000m
- Noise ≤ 55 dB(A)
- Ingress Protection(IP) Rating IP 65
- Inverter Topology Non-Isolated
- Over Voltage Category OVC II(DC),OVC III(AC)
- Cabinet size（W*H*D）[mm] 408*638*237（Excluding connectors and brackets）
- Weight[kg] 30.5
- Warranty: 5 Years/10 Years
the Warranty Period Depends the Final Installation Site of Inverter, More Info Please Refer to Warranty Policy
- Type Of Cooling: Intelligent air cooling
- Grid Regulation: IEC 61727,IEC 62116,CEI 0-21,EN 50549，NRS 097,RD 140,UNE 217002,OVE-Richtlinie R25,G99,VDE-AR-N 4105
- Safety EMC/Standard: IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
