8,49€ – 148,50€ (IVA incluido)

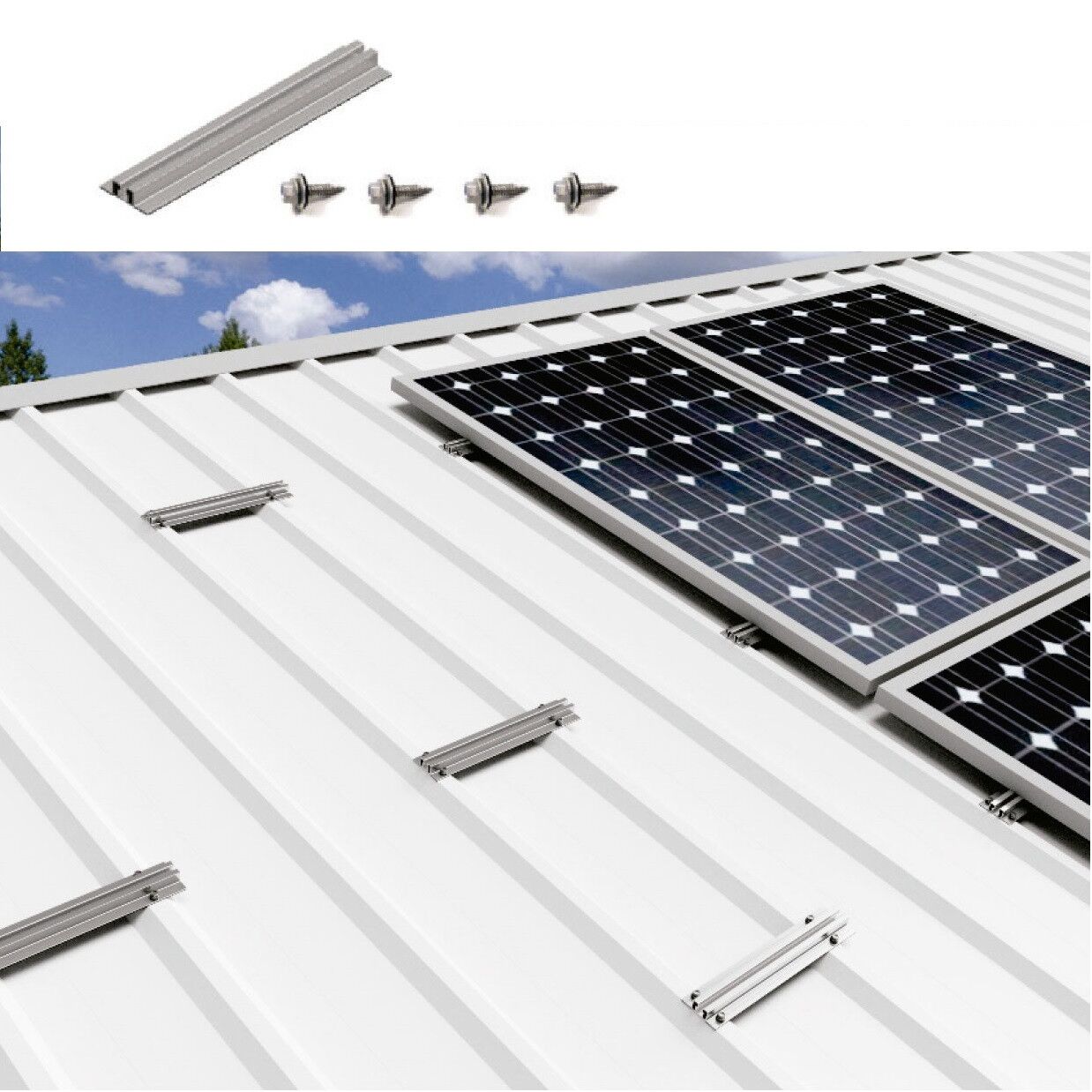

La Estructura Cubierta Chapa 05V Paneles Solares es un tipo de soporte para poder situar los paneles solares sobre una cubierta de chapa con la correcta inclinación y orientación. La Estructura Cubierta Chapa Paneles Solares no ofrece a los paneles inclinación adicional, pero si una sencilla sujeción. Indicada para una distancia máxima inferior de 40cm.
La Estructura Cubierta Chapa Paneles Solares está diseñada para soportar paneles solares situados en vertical sobre una cubierta de chapa simple que tenga una distancia entre grecas inferior a 40cm. Este modelo de estructura sirve para cualquier tipo de panel solar.

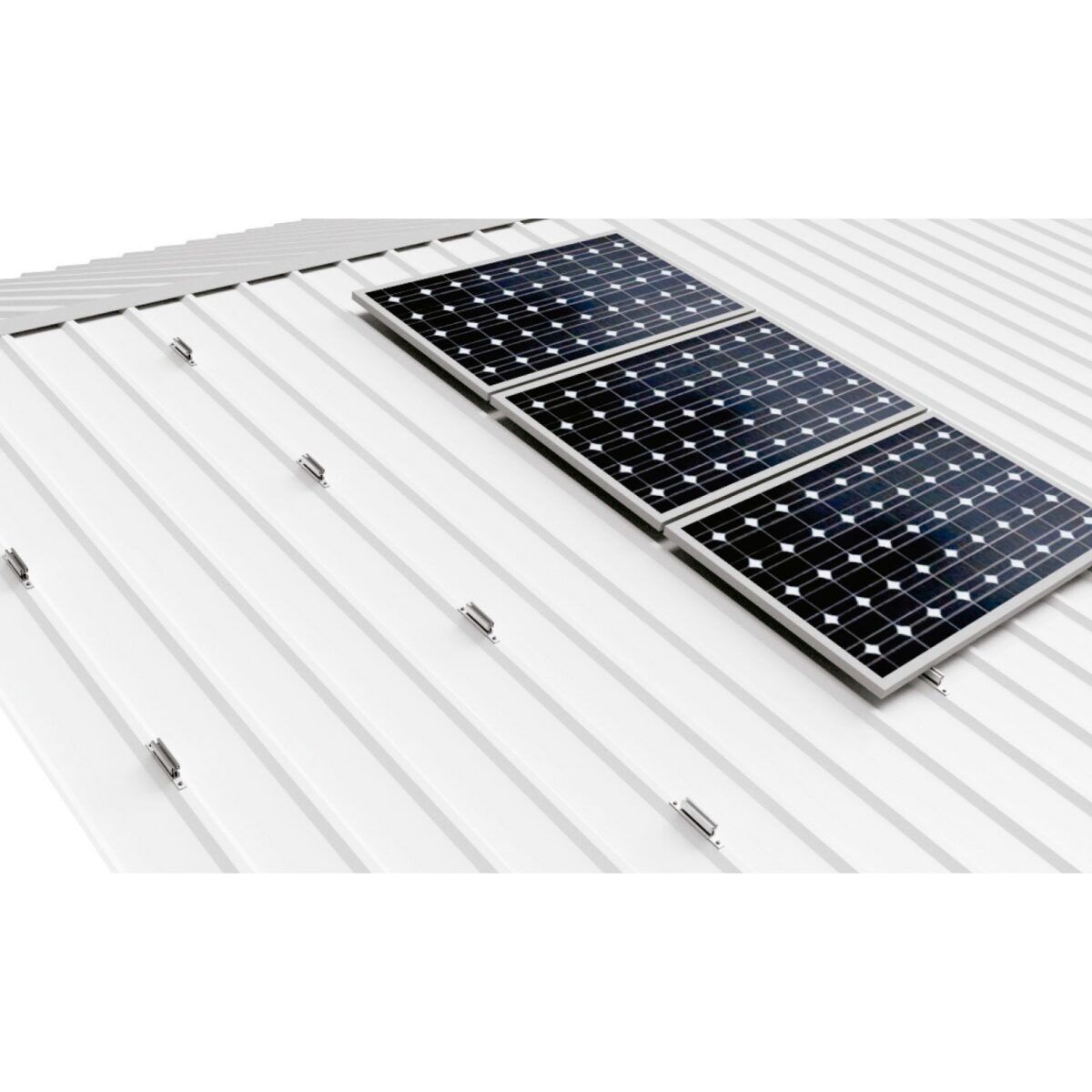

La Estructura Cubierta Chapa Paneles Solares está diseñada para estar instalada con la misma inclinación que la cubierta existente, distribuyendo los paneles de forma vertical. La fila de paneles se debe instalar perpendicular a la caída del tejado ya que hay que sujetar el panel con los presores por el lado más largo del mismo.
Recibirá su Estructura Cubierta Chapa Paneles Solares junto con un plano de montaje detallado para que pueda instalar la estructura fácilmente y sin complicaciones.

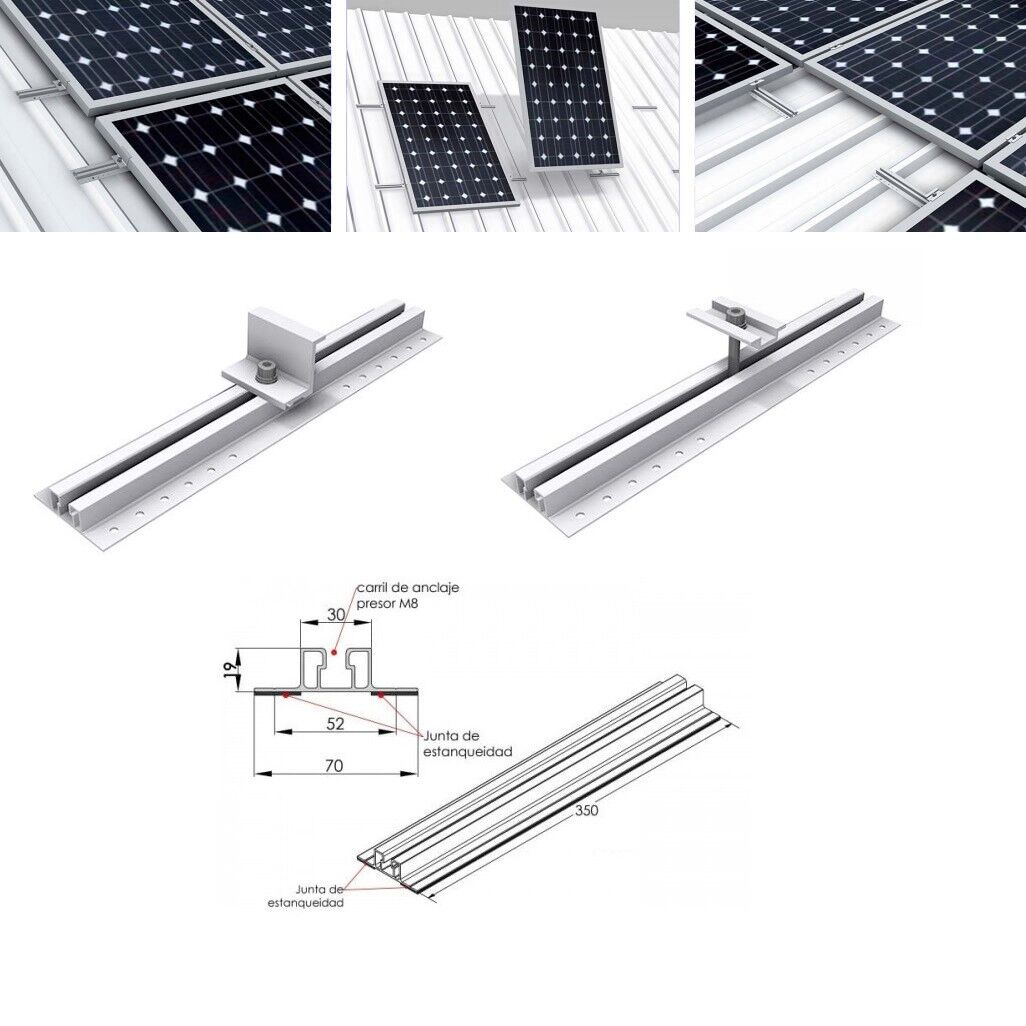

La Estructura Cubierta Chapa Paneles Solares está diseñada para ser utilizada con módulos de 60 ,72 y 144 células y también para los que tienen un ancho especial. Tiene la posbilidad de instalar paneles de cualquier dimensión, respetando que los perfiles son aptos para cubiertas de chapa con una distancia máxima inferior grecas de 40cm. Sus presores, que van incluidos, admiten distintos tipos de espesor de perfil, de entre 30 y 50mm.

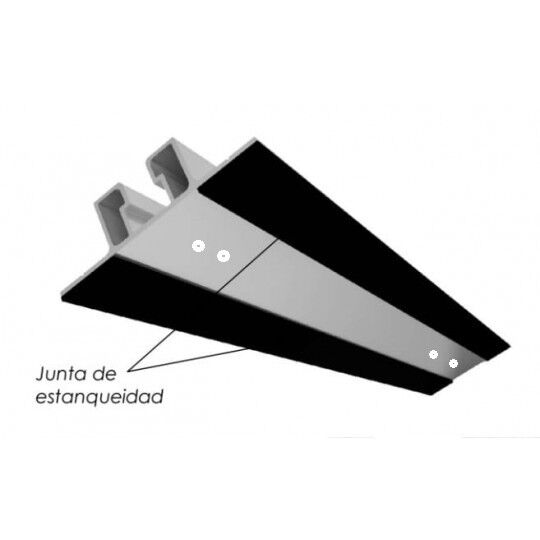

El anclaje de la Estructura Cubierta Chapa Paneles Solares es el indicado para techos de chapa o de panel de sandwich. Se incluye junta de estanqueidad para cuando se perfore la chapa y también la tornillería de anclaje a la cubierta.
La gran ventaja de la Estructura Cubierta Chapa Paneles Solares es su sencillez de instalación ya que no es necesario desmontar nada de la cubierta ya existente.
Los materiales de la Estructura Cubierta Chapa Paneles Solares están fabricados íntegramente en aluminio de alta calidad, mientras que la tornillería y accesorios son de acero inoxidable.
La aleación EN AW 6005A T6, es una aleación de aluminio de alta resistencia, por este motivo así como por su capacidad para ser anodizada, se utiliza para realizar perfiles estructurales. Todas las estructuras presentes pueden ofertarse en aluminio anodizado, cuya ventaja sobre las estructuras de aluminio crudo son la mayor resistencia a la corrosión.
Montaje rápido
Gracias al suministro de todos los componentes del sistema prefabricado, así como al innovador montaje mediante un “clic”, se reduce enormemente el tiempo de montaje.
Máxima Versatilidad
Las grapas intermedias y finales, de altura regulable, así como los ganchos para tejados, permiten una gran flexibilidad en el montaje de cualquier tipo de módulo o cubierta de tejado.
Capacidad de adaptación óptima
Gracias al uso de piezas telescópicas se puede realizar un dimensionado milimétrico de la instalación. Ya no es necesaria la laboriosa tarea de cortar los carriles de montaje.
Larga vida útil
Todos los componentes del sistema están fabricados en aluminio o acero inoxidable A2 de alta calidad, de manera que queda garantizada una gran resistencia a la corrosión.
Máxima seguridad
El sistema de fijación es verificable con el programa de cálculo de dimensionado solar según las cargas estáticas de las distintas cubiertas y es conforme a los requisitos de DIN 1055.

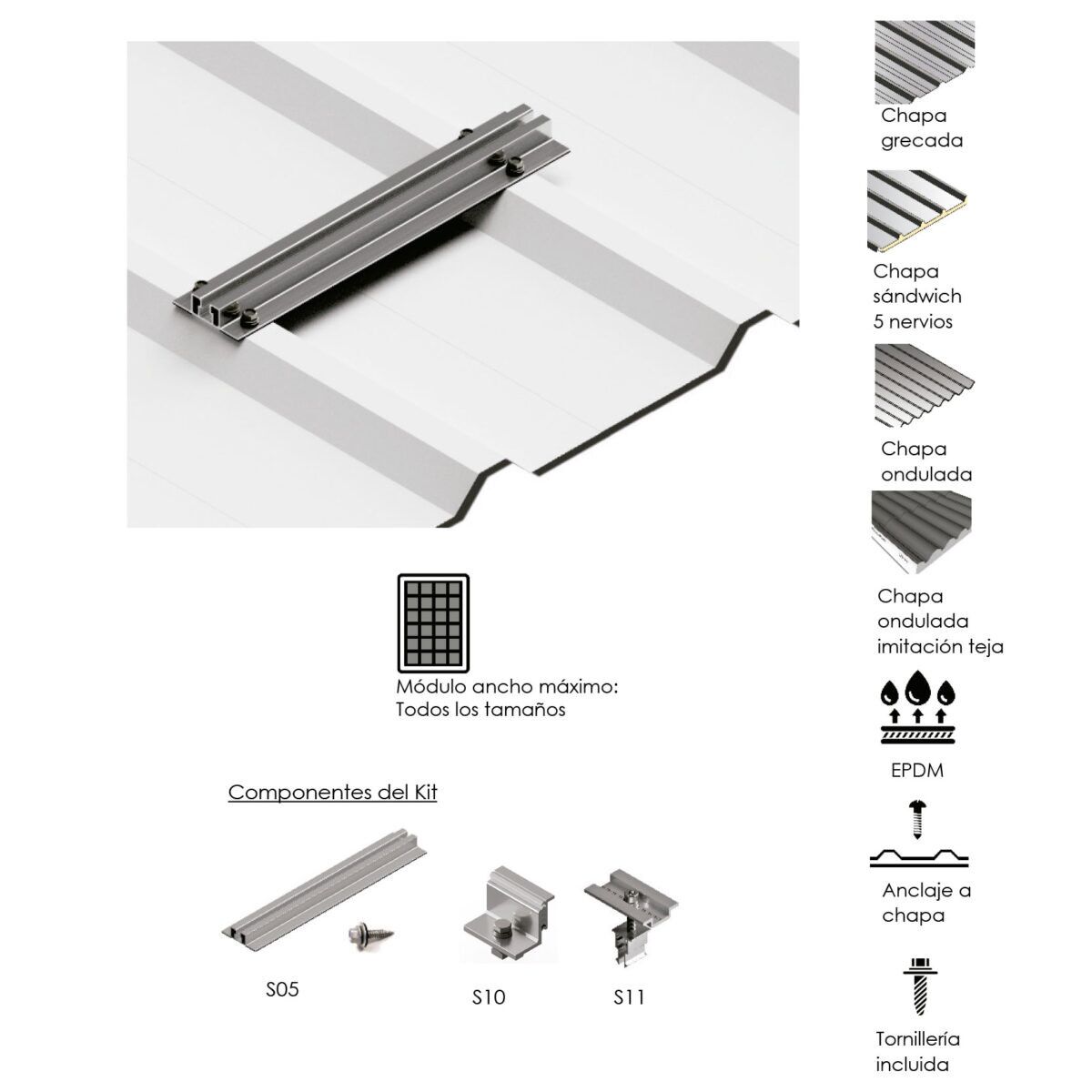

La estructura se compone de :
1-Travesaño 40CM
4-Tornillos acero inoxidable 85*8mm
4-Goma aislamiento de 3M
KIT 1 PANEL
4-Travesaño 40CM
16-Tornillos acero inoxidable 85*8mm
16-Goma aislamiento de 3M
4- Bridas finales
KIT 2 PANEL
6-Travesaño 40CM
24-Tornillos acero inoxidable 85*8mm
24-Goma aislamiento de 3M
4- Bridas finales
2- Bridas intermedias
KIT 3 PANEL
8-Travesaño 40CM
32-Tornillos acero inoxidable 85*8mm
32-Goma aislamiento de 3M
4- Bridas finales
4- Bridas intermedias
KIT 4 PANEL
10-Travesaño 40CM
40-Tornillos acero inoxidable 85*8mm
40-Goma aislamiento de 3M
4- Bridas finales
6- Bridas intermedias
KIT 5 PANEL
12-Travesaño 40CM
48-Tornillos acero inoxidable 85*8mm
48-Goma aislamiento de 3M
4- Bridas finales
8-Bridas intermedias
KIT 6 PANEL
14-Travesaño 40CM
56-Tornillos acero inoxidable 85*8mm
56-Goma aislamiento de 3M
4- Bridas finales
10-Bridas intermedias
KIT 7 PANEL
16-Travesaño 40CM
64-Tornillos acero inoxidable 85*8mm
64-Goma aislamiento de 3M
4- Bridas finales
12- Bridas intermedias
KIT 8 PANEL
18-Travesaño 40CM
72-Tornillos acero inoxidable 85*8mm
72-Goma aislamiento de 3M
4- Bridas finales
14- Bridas intermedias
KIT 9 PANEL
20-Travesaño 40CM
80-Tornillos acero inoxidable 85*8mm
80-Goma aislamiento de 3M
4- Bridas finales
16- Bridas intermedias
