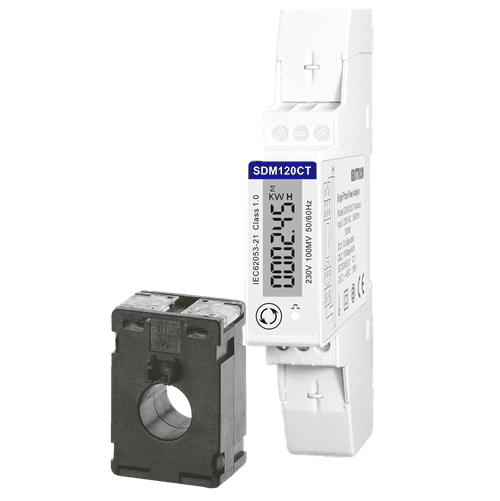

Eastron SDM120CT Monofasico 230v:

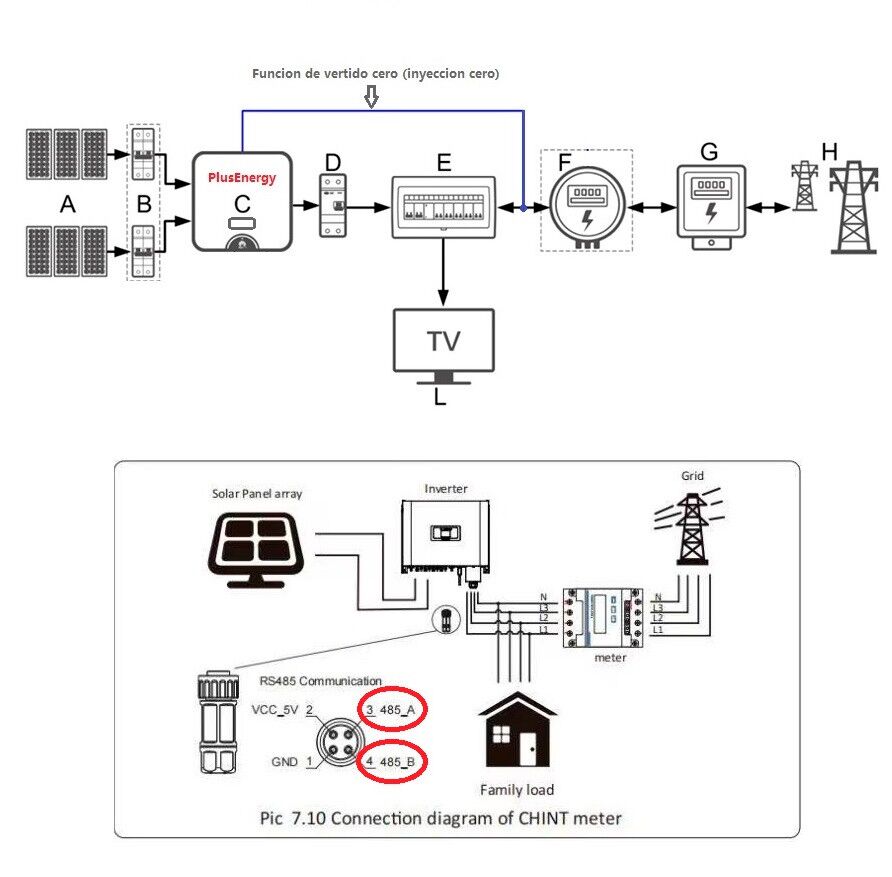

Contadores electrónicos monofásicos de energía eléctrica montados en riel guía SDM120CT PLUS. Se utiliza para monitorear y mostrar la energía de la red (voltaje, frecuencia actual y energía) y transferir esta información al inversor solar a través de la comunicación RS485 en un sistema de exportación cero. El medidor de energía electrónico trifásico de cuatro cables (carril din) de la serie SDM120CT PLUS(carril din) está diseñado en base a las demandas de monitoreo y medición de energía para plantas fotovoltaicas, etc. Se aplica principalmente en la medición y visualización de parámetros de la red en un sistema de exportación cero, incluido el voltaje de la red, la corriente, la potencia activa, la potencia reactiva, la frecuencia, etc.

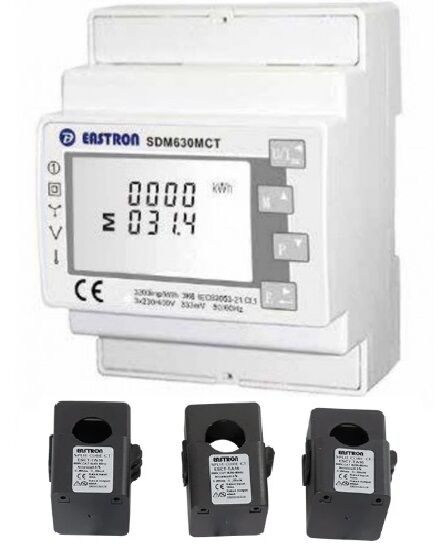

Eastron SDM 630 MCT Trifasico 380v:
El vatímetro Eastron SDM 630 MCT es un medidor trifásico que muestra con precisión el consumo eléctrico de la instalación, comunicándoselo al inversor mediante el protocolo RS485 Modbus. Este vatímetro es compatible con los inversores DEYE.
La medición del consumo eléctrico y la rápida comunicación de la interfaz permite que el inversor limite la potencia a lo que la instalación (negocio, industria, residencial) está consumiendo en ese momento.
Con este vatímetro EASTRON SDM 630 MCT se puede elegir la posibilidad de no verter a la red el excedente de producción solar no utilizado.
Las principales características de este vatímetro son:
- Trifásico
- RS485 Modbus
- Hasta 9999A con CT
- Montaje DIN 35mm
- Precisión superior a Clase 1
- Medida bidireccional
Instalación
La instalación de este modelo de batería es muy sencilla, no obstante en Wccsolar le recomendamos que sea instalada por un profesional fotovoltaico, o bien se sigan estrictamente las instrucciones de instalación para evitar malas conexiones y averías por culpa de una instalación incorrecta.
Comprar PlusEnergy
Comprar es rápido, seguro y cómodo gracias a Wccsolar, además cuenta con garantía oficial de Wccsolar.
Contáctenos para recibir más información.
Eastron SDM120CT Monofasico
Especificaciones generales
Dimensiones (alto x anchura x profundidad) 100 x 36 x 65,5 mm
Tipo de montaje Carril DIN35
Peso (incluidos cables) 1,2 kg
Fuente de alimentación
Tipo de red eléctrica 1P2W
Potencia de entrada (tensión fásica) 176 VCA ~ 288 VCA
Consumo de energía ≤ 0,8 W
Rango de medición
Voltaje de línea /
Tensión fásica 176 VCA ~ 288 VCA
Corriente 0 ~ 100 A
Precisión de medición
Tensión ±0,5 %
Corriente / Potencia / Energía ±1 %
Frecuencia ±0,01 Hz
Comunicación
Interfaz RS485
Velocidad de transmisión en baudios 9600 bps
Protocolo de comunicación Modbus – RTU
Entorno
Rango de temperatura de operación -25 °C ~ 60 °C
Rango de temperatura de almacenamiento -40 °C ~ 70 °C
Humedad de operación 5 % HR ~ 95 % HR (sin condensación)
App Solarman Business
Esta pagina web se Instala APP solarman
https://download.solarmanpv.com/qrdownload/index.html?target=b
Eastron SDM630MCT Trifasico
Max. medición de corriente continua (A) | 1-9999A (con CT) |
---|---|
Medición de tensión continua entre fases | 50-950V // 50-550V |
Medición directa entre fase y neutro | 20-550V |
Potencia activa | Clase 1 |
Potencia reactiva | Clase 2 |
Consumo eléctrico | ≤ 2W / 10VA |
Voltaje de entrada de la fuente de alimentación de AC | 85-275V / 120-380V |
Frecuencia de entrada de la fuente de alimentación de AC | 50/60Hz ±2% |
Dimensiones (mm) | 72×94.5×65 |
Peso (Kg) | 0, 29 |
Opciones de montaje | Riel DIN |
Grado de protección IP | IP51 |
Display | LCD |
Interfaz de comunicación | RS485 |
Max. número de dispositivos para conectar | 32 |
Rango regulado de temperatura de trabajo | -25ºC ~ +55ºC |
Humedad | 0-95% sin condensación |
Garantía | 3 años |
