1.948,10€ (IVA incluido)

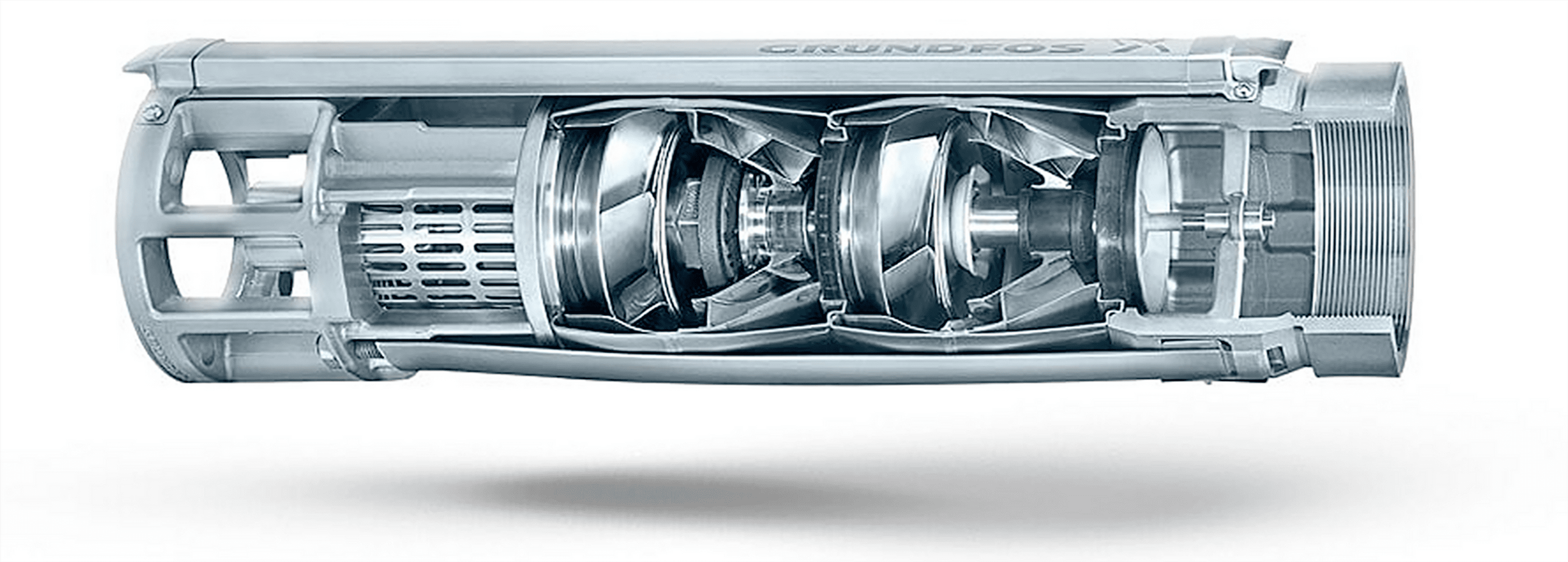

Las SQFlex de Grundfos son bombas de perforación sumergibles diseñadas para bombear
agua Sistemas de abastecimiento de agua basados en energías renovables.
Grafica de Culva Bomba Grundfos
Protección contra marcha en seco
La bomba SQF está protegida contra el funcionamiento en seco para
para evitar daños a la bomba. el funcionamiento en seco
la protección se activa mediante un electrodo de nivel de agua colocado
en el cable del motor 0,3 – 0,6 m por encima de la bomba,
dependiendo del tipo de bomba.
El electrodo de nivel de agua mide el contacto
Resistencia a la manga del motor a través del agua. Cuando
el nivel del agua cae por debajo del electrodo de nivel de agua, el
se cortará la bomba. La bomba se conectará automáticamente
de nuevo 5 minutos después de que el nivel del agua esté por encima del agua
electrodo de nivel
Fig. 2 Instalación vertical
Fig. 3 Instalación horizontal
Alta eficiencia
El motor MSF 3 es un motor de imanes permanentes
(motor PM) con una mayor eficiencia dentro del
rango de potencia en comparación con un asíncrono convencional
motor.
Además de esto, el estator del motor segmentado
contribuye considerablemente a la alta eficiencia.
El motor MSF 3 se caracteriza además por
un alto par de rotor bloqueado incluso con baja fuente de alimentación.
Sobretensión y subtensión
proteccion
Pueden producirse sobretensiones y subtensiones en caso de
fuente de alimentación inestable o una instalación defectuosa.
La bomba se apagará si el voltaje cae fuera del
rango de tensión admisible. El motor es automáticamente
corte cuando el voltaje esté nuevamente dentro del permisible
rango de voltaje. Por lo tanto, no se necesita un relé de protección adicional.
necesario.
Nota: El motor MSF 3 está protegido contra transitorios
de la fuente de alimentación según EN/IEC 61000-4-5
(6 kV). En áreas con alta intensidad de rayos, externos
Se recomienda protección contra rayos.
Protección de sobrecarga
En caso de que se exceda el límite de carga superior, el motor
compensar automáticamente esto reduciendo el
velocidad. Si la velocidad cae por debajo de 500 min-1, el motor
ser cortado automáticamente.
El motor permanecerá apagado durante 10 segundos, después de lo cual
período, la bomba intentará reiniciarse automáticamente.
La protección contra sobrecarga evita que el motor se queme.
Protección contra sobretemperatura
Un motor de imanes permanentes emite muy poco calor para
sus alrededores. En combinación con un eficiente
sistema de circulación interna que aleja el calor de
el rotor, estator y cojinetes, este hecho asegura
condiciones óptimas de funcionamiento del motor.
Como protección adicional, la unidad electrónica tiene un
sensor de temperatura. Cuando la temperatura sube por encima
+85 °C, el motor se apaga automáticamente. Cuando el
temperatura ha bajado a +75 °C, el motor está
se corta automáticamente de nuevo.
Maximo poder punto
(MPPT)
La unidad electrónica incorporada le da al sistema SQFlex
una serie de ventajas en comparación con los convencionales
productos Una de estas ventajas es la función integrada
microprocesador con MPPT (MPPT = Máxima Potencia
seguimiento de puntos).
Gracias a la función MPPT, el punto de trabajo de la bomba es
continuamente optimizado de acuerdo con la potencia de entrada
disponible. MPPT solo está disponible para bombas conectadas
al suministro de CC.
Amplio rango de voltaje
El amplio rango de voltaje permite que el motor funcione a
cualquier voltaje de 30-300 VDC o 90-240 VAC. Este
hace que la instalación y el dimensionamiento sean especialmente fáciles.
Fiabilidad
El motor MSF 3 ha sido desarrollado con el fin de
alta confiabilidad que se logra a través de los siguientes
caracteristicas:
• rodamientos de carbono/cerámica
• excelentes capacidades de arranque
• diversas instalaciones de protección.
Instalación
Las siguientes funciones garantizan una instalación sencilla del
Bomba SQF:
• Peso reducido que garantiza un manejo sencillo.
• Instalación en pozos de 3″, 4″ o mayores.
• Solo se necesita un interruptor de encendido/apagado, lo que significa que
no se necesita un arrancador de motor/caja de arranque adicional.
• SQF está disponible con cable y enchufe.
Nota: La instalación horizontal requiere el nivel del agua
electrodo a colocar min. 0,3 a 0,6 m por encima del
bomba para garantizar la protección contra el funcionamiento en seco.
Comprar Bomba solar sumergible Plus Energy
Comprar la Bomba solar sumergible Plus Energy es rápido, seguro y cómodo gracias a Wccsolar, además la Bomba solar sumergible Plus Energy cuenta con garantía oficial de Wccsolar.
Contáctenos para recibir más información.
Modelos
Características
– El material de fabricacion del motor y del cuerpo de la
bomba es acero inoxidable AISI 304.
– Cableado de tres 3 hilos: (Tierra + Polo 1 + Polo 2) Sin
polaridad definida para su fácil instalación.
– Motor 2HP
– Bomba centrífuga.
– Sistema de protección de la bomba StopFlow

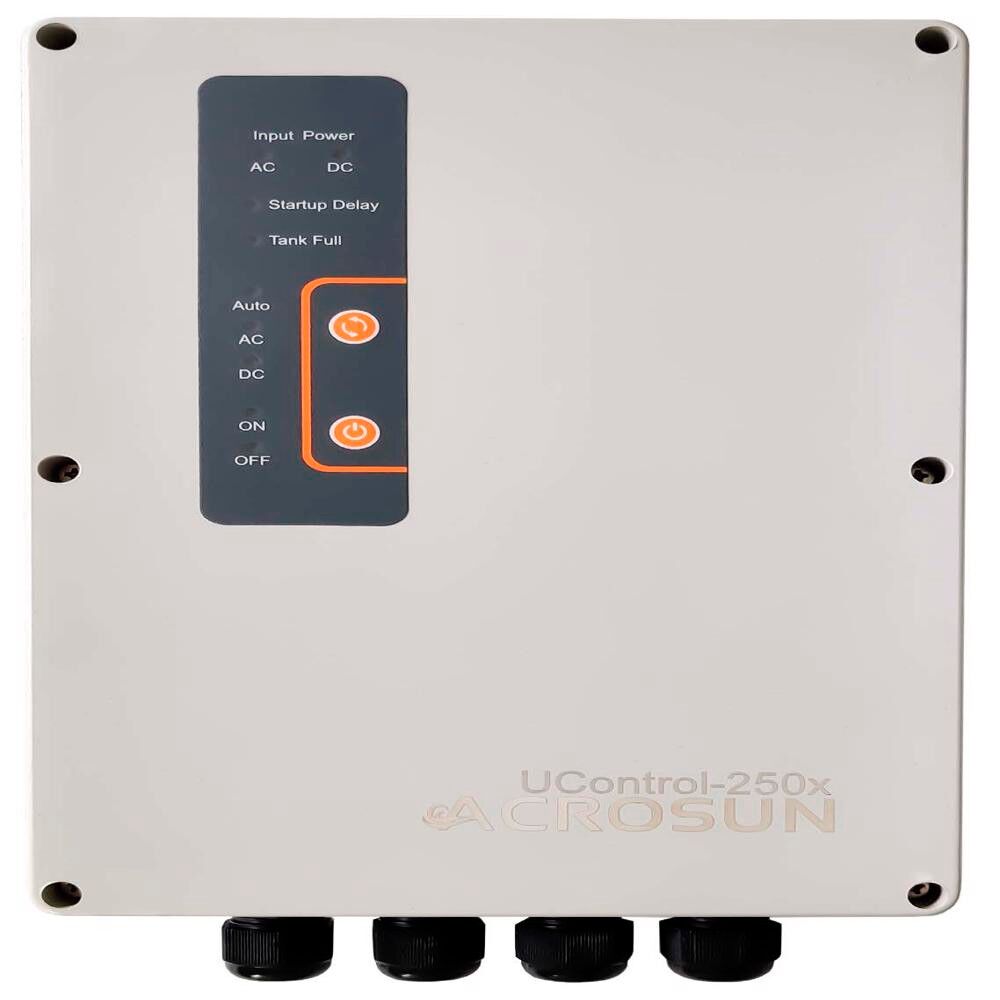

CARACTERÍSTICAS DE LA CONTROLADORA UControl-250x:
• Posibilidad de configuración manual o automática.
• Automatización del llenado de depósito.
• Automatización de riego directo.
• Posibilidad de utilizar grupo electrógeno o paneles fotovoltaicos.
• Indicadores led de tanque lleno o vacío.
• Resistente a la intemperie (evitando la luz solar directa).
Frecuencia: 50-60 Hz
Potencia: 60VDC-300VDC
Rango AC: 90-240V
