Batería Pylontech US2000B Plus

Buenas, hoy vamos a hablar sobre la batería Pylontech US2000B Plus. Es una batería de 48 voltios y 2,4 kilovatios/hora. Y es un acumulador de fosfato de ion litio de gran calidad. Esta batería se puede conectar en paralelo hasta un máximo de 40 unidades, haciendo grupos de 8 unidades y conectándose entre ellas a través de una conexión hub.

Ejemplo de Instalaciones:

Esta batería tiene unas medidas de:

440 mm de largo x 89 mm de alto x 410 mm de ancho

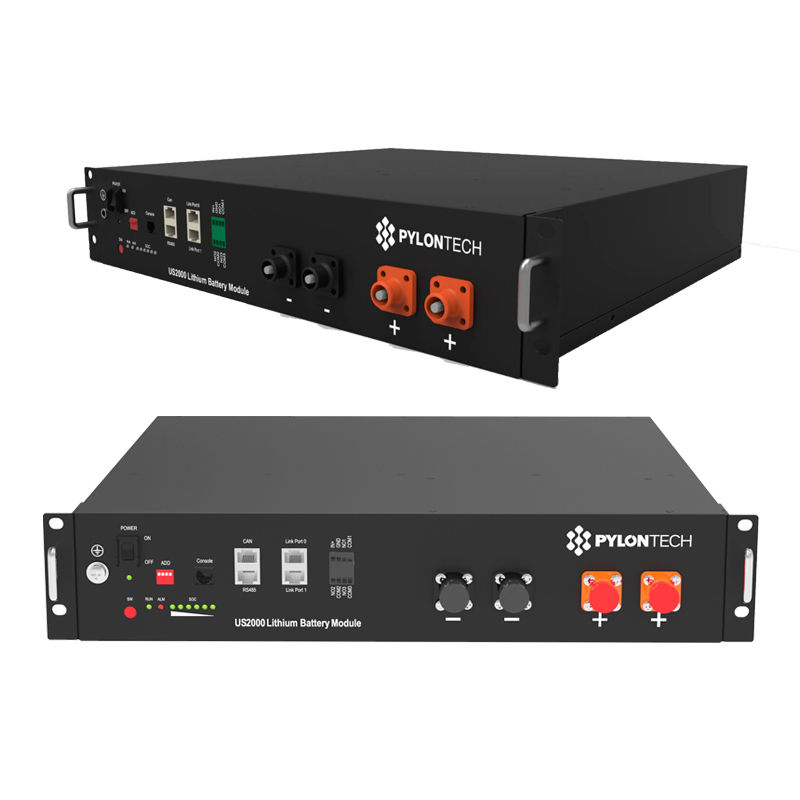

En la parte frontal nos encontramos con todas las conexiones para su funcionamiento y de dos agarres metálicos para facilitar el transporte de la batería y unos agujeros para realizar el anclaje de esta al lugar de colocación y su peso es de 24 kg.

La caja de la batería incluye los siguientes elementos:

• El cable de comunicación (fino negro)

• El cable de puentes de negativos (gordo negro)

• El cable de puentes de positivo (gordo naranja)

• La conexión de toma tierra (amarillo)

• Los tornillos para poder conectar la batería y la toma de tierra

• El manual y la garantía

• La alimentación de la comunicación (largo negro fino)

• Cable de positivo y negativo para conectarlo al inversor

En las conexiones de izquierda a derecha no encontramos:

• El interruptor de encendido y apagado

• Las entradas de conexión a Internet y de comunicación con el inversor

• Las comunicación entre baterías

• Entrada y salida de negativo

Entrada y salida del positivo

De este modo podemos realizar la conexión de los puentes con sus terminales de conexión rápida. Los conectores rápidos tienen unos botones de presión para realizar la conexión y que quede más sujetos. Y el cable de comunicación de baterías va aquí situado.

Vamos a realizar la conexión entre dos baterías.

• Para realizar la toma de tierra debemos conectar el cableado a la batería y después a una toma de tierra.

• Conectamos el cable de comunicaciones a las baterías.

• Conectamos al link port 1 de la primera batería y al link port 0 de la siguiente para conseguir la comunicación entre ellas.

• Para realizar la conexión de las baterías en paralelo debemos quitar los tapones de protección y luego pasamos a hacer las conexiones.

• Se conecta negativo con negativo de cada batería con el cable negro y positvo con positivo con el cable naranja.

• El negativo de la primera batería y el positivo de la última se conectarán al inversor con los cables de mayor longitud.

• Tras hacer la conexión entre las baterías, podemos encenderla, encendemos las dos baterías y pulsamos el botón de inicio SW durante medio segundo, para que empiece la conexión entre las baterías y comenzará el reconocimiento de las baterías y sonará un pitido largo que nos dirá que todo se ha conectado correctamente.

Siguiente foto muestra forma de conexión de batería litio pylontech a nuestro 3 marca inversores
